一款在视频会议系统中心控制设备中应用广泛的MCU控制系统电路原理电路图
time : 2019-07-09 09:08 作者：凡亿pcb

MCU是视频会议系统中心控制设备的简称，其全称为Multipoint Control Unit——多点控制单元，也叫多点会议控制器，是多点视频会议系统的关键设备。

MCU按其存储器类型可分为无片内ROM型和带片内ROM型两种。对于无片内ROM型的芯片，必须外接EPROM才能应用（典型芯片为8031）。带片内ROM型的芯片又分为片内EPROM型（典型芯片为87C51）、MASK片内掩模ROM型（典型芯片为8051）、片内FLASH型（典型芯片为89C51）等类型。

以下为一款MCU控制系统电路原理电路图。

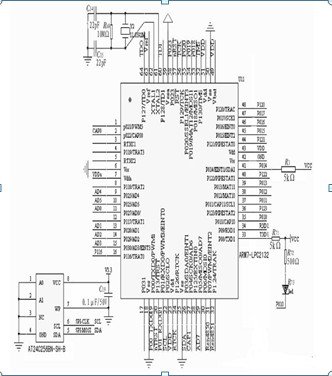

MCU控制系统电路原理电路图
