测量频率的方法有很多，按照其工作原理分为无源测量法、比较法、示波器法和计数法等。计数法在实质上属于比较法，其中最常用的方法是电

子计数器法。电子计数器是一种最常见、最基本的数字化测量仪器。

数字频率计是采用数字电路制做成的能实现对周期性变化信号频率测量的仪器。频率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信

号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。通常说的，数字频率计是指电子计数式频率计。

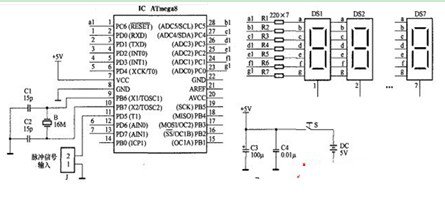

以下为一款单片机的数字频率计电路图。其频率范围是1Hz-5MHz，使用7位数码管先是测量结果，如果在输入端加上高频分频器还可以扩展量程。

单片机的数字频率计电路图
