PCBA焊接技术的PTH工艺

time : 2020-04-30 10:46       浣滆咃細鍑′嚎pcb

在传统式的电子器件拼装工艺中,针对安裝经历孔插装元件(PTH)pcb板部件的焊接一般选用波峰焊焊接技术性。波峰焊焊接有很多存在的不足:1、不可以在焊接面遍布密度高的、细间隔贴片式元件;2、桥接、假焊较多;3、需喷漆助焊液;pcb板遭受很大热冲击性涨缩形变。
因为现阶段电源电路拼装相对密度愈来愈高,焊接面难以避免可能遍布有密度高的、细间隔贴片式元件,传统式波峰焊焊接工艺早已对于此事束手无策,一般只有先独立对焊接面贴片式元件开展流回焊接,随后手工制作焊补剩下软件点焊,但存有点焊品质一致性差的难题。四种新式混放焊接工艺技术性不断涌现01可选择性焊接可选择性焊接中,仅有一部分特殊地区与焊锡丝波触碰。因为PCB自身便是一种欠佳的导热物质,因而焊接时它不容易加温熔融相邻电子器件和PCB地区的点焊。在焊接前也务必事先涂覆助焊液,助焊液仅涂敷在PCB下边的待焊接位置,但可选择性焊接并不宜焊接贴片式元件。
02、浸焊工艺应用渗入挑选焊工艺,可焊接0.7mm~11mm的点焊,短脚位及小规格焊层的焊接工艺更平稳,桥接概率也小,邻近点焊边沿、元器件及焊嘴间的间距应超过毫米。挑选浸焊工艺,可应用以下基本参数:
①焊锡丝溫度275℃~300℃
②渗入速率22mm/s~25mm/s
③渗入時间1s~3s
④浸后速率3mm/s
⑤激波泵速度按焊嘴总数定。。
03、通孔回流焊炉通孔流回焊接工艺(Through-holeReflow,THR),便是应用回流焊接技术性来装配线通孔元件和异形元件。因为商品愈来愈高度重视实用化、提升作用及其提升部件相对密度,很多单双面和双面线路板都以表层贴片元件主导。可是因为原有抗压强度、可信性和通用性等要素,在一些状况下通孔型元器件依然较SMC优异,非常是处在PCB边沿的射频连接器。在以表层安裝型部件主导的电路板上应用通孔元器件,其缺陷是单独点焊花费很高,这类装配线而言,关键所在可以在单一的综合性工艺全过程中为通孔和表层安裝部件出示同歩的回流焊炉。
与一般的表层贴片工艺对比,通孔流回工艺应用的锡膏量要比一般的SMT多一些,大概是其30倍。现阶段通孔流回工艺关键选用二种锡膏涂敷技术性,包含锡膏包装印刷和全自动点锡膏。
1、锡膏包装印刷。钢网包装印刷是将锡膏堆积于PCB的优选方式 。钢网薄厚是重要的要素,这将危害到漏印上PCB上的锡膏量。可选用台阶钢网,在其中偏厚的地区专为通孔元器件而设。这类网板设计方案可考虑不一样锡膏量的规定。
2、全自动点锡膏。全自动点锡膏取得成功地为通孔和异形部件堆积容积恰当的锡膏,它出示了钢网包装印刷将会没法完成的很多锡膏堆积的协调能力和工作能力。在为外露的电镀工艺通孔(PlatedThroughHole,PTH)点锡膏时,提议应用比PTH直徑略大的喷头。那样在点锡膏时,逼迫锡膏紧靠PTH的孔边,并使原材料从PTH的底端稍微挤压,随后从点锡膏反过来的方位将部件插进。假如应用比PTH直徑小的喷头,锡膏会从孔内排出来并导致比较严重的锡膏损害。
通孔回流焊炉在许多 层面能够取代波峰焊机来完成对插装元件的焊接,尤其是在解决焊接表面遍布有密度高的贴片式元件(或者有细间隔SMD)的软件点焊的焊接,极大地提高焊接品质,这得以填补其机器设备价格昂贵的不够。通孔回流焊炉的出現,针对丰富多彩焊接方式、提升pcb线路板拼装相对密度,提高焊接品质、减少工艺步骤都有很大的协助。

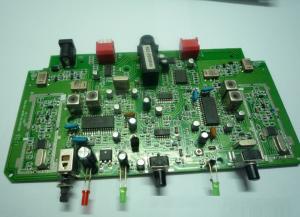

PCBA
04、应用屏蔽掉模具波峰焊焊接工艺技术性因为传统式波峰焊焊接技术性没法解决焊接面细间隔、密度高的贴片式元件的焊接,因而一种新方式 应时而生:应用屏蔽掉模具遮掩贴片式元件来完成对焊接面插装导线的波峰焊焊接。
1、应用屏蔽掉模具波峰焊焊接技术性的优势1)完成两面混放PCB波峰焊机生产制造,能大幅度提高两面混放PCB生产率,防止手工制作焊接存有的品质一致性差的难题。2)降低黏贴阻焊胶的提前准备時间,提升生产率,减少产品成本。3)生产量等于传统式波峰焊机。
2、屏蔽掉模具原材料1)制做模具务必抗静电,普遍原材料为:铝合金型材,合成石,胶合板。应用合成石时为防止波峰焊机控制器不磁感应,提议不必应用灰黑色合成石。2)制做模具板材薄厚。依据机盘背面元件的薄厚,选择毫米~8毫米薄厚的板材制做模具。
3、模具工艺规格规定
1)模具的尺寸:模具的长与宽各自相当于PCB的长与宽再加60mm的移动载具边的总宽且模具总宽务必≦350mm。当PCB总宽低于14b250m时,能够考虑到在一模具另外置放二块PCB焊接。
2)工艺边离边沿8毫米,此外两侧接近边沿地区改装11mm宽、11mm高的电木板,以提升模具的抗压强度,降低模具形变。
3)每一个提升档条上务必应用螺钉固定不动,螺钉与螺钉的间在150mm下列。
4)在模具制做进行后,需要四周且间隔100毫米之内安裝压扣(固定不动PCB于模具上),且须留意以下内容:①转动一周不触碰到零件;②不危害DIP软件;③能将PCB牢固于模具。
5)模具的四个角要开一个R5的倒圆角。
6)模具上的PCBA在过锡炉时,一些零件受锡波的冲击性会造成浮高,因而对一些非常容易浮高的零件选用压件的方式 来处理。现阶段关键选用的方法:
①金属材料木块压件;
②模具上安裝压压扣件;
③制做防浮髙压件夹具。小结挑选哪一种焊接工艺技术性要视商品特性而定:若商品大批量小、种类多,则能够考虑到可选择性拖焊工艺技术性,不用制做专业的模具,但机器设备项目投资很大。若产品品种单一,大批量大,又想与传统式波峰焊机工艺相适配,则可考虑到选用应用屏蔽掉模具波峰焊焊接工艺技术性,但必须项目投资制做专业的模具。这二种焊接技术性工艺都比较好操纵,因而在现阶段电子器件拼装生产制造盛德被普遍选用。通孔流回焊接因为工艺操纵难度系数很大,运用相对性前二者少些,但对提高焊接品质、丰富多彩焊接方式、减少工艺步骤,都有很大的协助,也是一种十分有发展前途的焊接方式。
