BGA芯片虚焊维修方法

time : 2019-11-02 09:51       浣滆咃細鍑′嚎pcb

目前流行的摩托罗拉 338、cd928、诺基亚 8810 等手机的微处理器、版本 IC、数据缓存器等多种芯片一振动就关机之类的故障,若手头没有 BGA&127;返修台或光学贴片机这些 BGA 芯片的助焊工具,光用热风枪对芯片进行加热补焊,极易使BGA 芯片的引脚短路,造成更严重或难以修复的情况,造成经济上的损失。现在为大家介绍一种应急维修的方法,虽然不能百分之百的解决问题,但对于一些虚焊情况不是十分严重的故障倒是能“手到其成”。

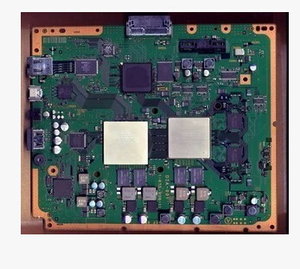

BGA维修
具体的方法:用热溶胶枪在芯片的四边和主板之间灌上一层稍厚的热溶胶,使芯片四边与底板粘附上,最好粘附的面稍大一些,必要时热溶胶可覆盖在芯片的表面。由于热溶胶在冷却因化后会有一定的收缩,因此,待灌在芯片四周与底板之间热溶胶在冷却后,会使芯片更加贴紧底板,对于那些虚焊现象不十分严重的,用力压紧芯片或加热后就不出故障,振动时出现故障的手机,十分见效。有一点要注意的是在灌注热溶胶之前一定要将芯片四边和附近的底板用清洁剂清洗干净,避免因底板上有污渍,使热溶胶冷却固化后脱落。热溶胶在市面上只需一两元钱就可买到,有黑色和白色两种。这种方法不会对手机造成什么不良后果,值得一试。
