PCB测试板翘曲度

time : 2019-10-19 09:49       浣滆咃細鍑′嚎pcb

PCB翘曲度包括弓曲和扭曲,两者的测量方法和计算公式不一样,这是初入行者和一些做了好几年线路板的同行都通常搞不懂的问题。
弓曲也就是弯曲,如果线路板的翘曲是这种情况,测量方法是平放在大理石上,线路板的四个角着地,测量中间拱起的高度;计算方式是:翘曲度=拱起的高度/PCB长边长度*100%。
扩展资料:
PCB测试板要从该进程的PCB中查处其现行状态及优先级;在调度到某进程后,要根据其PCB中所保存的处理机状态信息,设置该进程恢复运行的现场,并根据其PCB中的程序和数据的内存始址,找到其程序和数据;进程在执行过程中。
当需要和与之合作的进程实现同步,通信或者访问文件时,也都需要访问PCB;当进程由于某种原因而暂停执行时,又须将器断点的处理机环境保存在PCB中。
可见,在进程的整个生命期中,系统总是通过PCB对进程进行控制的,即系统是根据进程的PCB而不是任何别的什么而感知到该进程的存在的。所以说,PCB是进程存在的唯一标志。

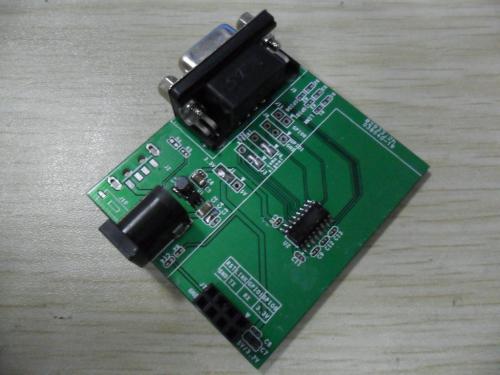

PCB测试板
参考资料来源:百度百科-PCB
将需要测量的PCB放在大理石台面,使用塞规(片状的那种)进行测量.
如果没有记错的话,标准计算是:<厚度*对角线长度的5千分之或千分之7
PCB平放在桌面上成桥形,测量中间距离桌平面高度/PCB长度。
我了解的有三种方法:
1,用大理石平台测试,也是很多厂商使用的方法,大多采取将PCB放置在大理石平台上,用手去敲板表面,耳朵听板与大理石台面之间间隙发出的声音,再凭手感将去扳平。
2,激光测试法,精度可以做到0.1mm
3,光学检测法,利用光干涉原理,测试翘曲扭曲等,精度可以达到0.1mil,我们公司就代理此设备,叫akrometrix,用于量产出货检验,或者实验室模拟回流焊去做分析。
以前在松下用设备测试过...是用电子设备的方法....可以打印出变形曲线
