Hi3559AV100定制开发板

Hi3559AV100定制开发板

    产品参数

  • 产品名称:Hi3559AV100定制开发板
  • 产品板材:
  • 产品工艺:
  • 应用领域:
  • 在线咨询
产品介绍

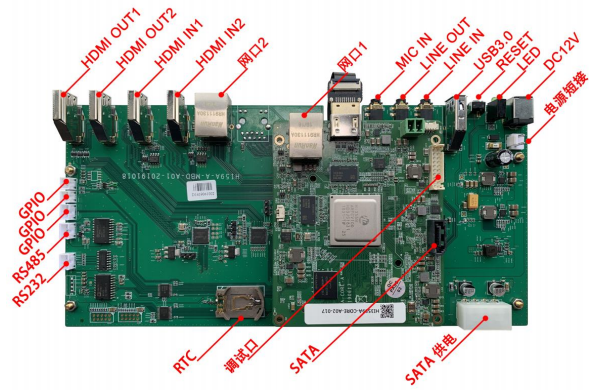

Hi3559AV100 处理器核心采用 大小核架构,处理核心由双核 ARM Cortex-A73@1.6GHz、双核 ARM Cortex-A53  @1.2GHz 以及单核 ARM Cortex-A53@1.2GHz 组成,处理性能强悍。外加双核 Mali  G71 GPU@900MHZ 以及双核 NNIE@840MHZ 神经网络加速引擎,满足超清分辨率 下的复杂智能视频/图像分析需求,并提供了良好的 OpenCL 1.1/1.2/2.0 支 持。 HT-3559A 主板提供 4K@60 HDMI 输入、4K@30 HDMI 输入、4K@60 输出、 1080P@60 输出、USB3.0、SDIO3.0、SATA、2 路 10M/100M/1000 网络、RS232、 RS485、GPIO 等丰富外围接口。

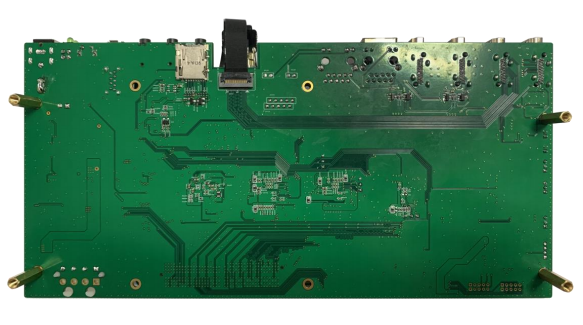

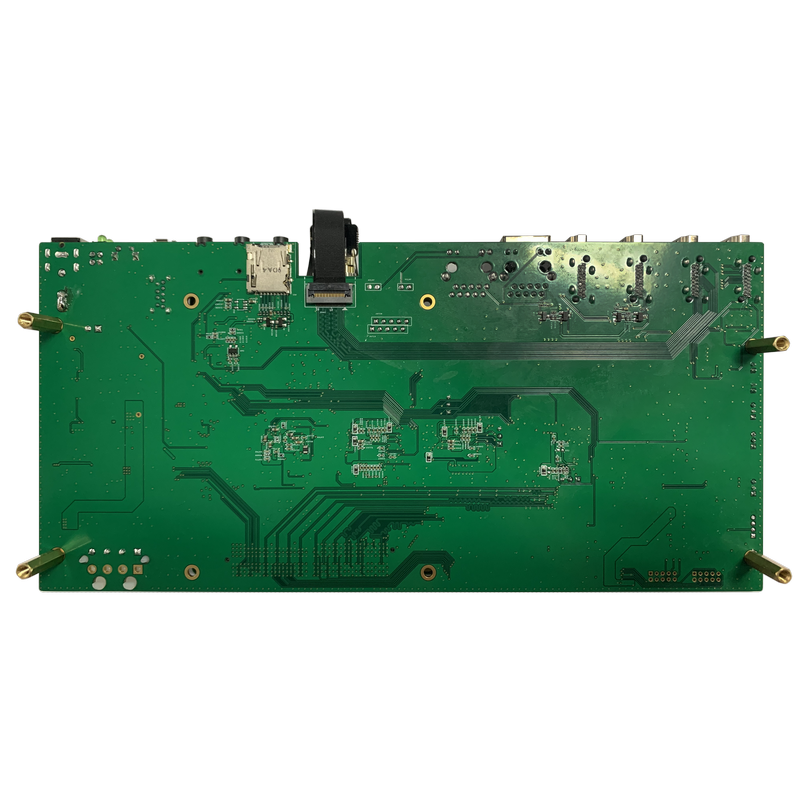

Hi3559AV100定制开发板-背面图









机械尺寸

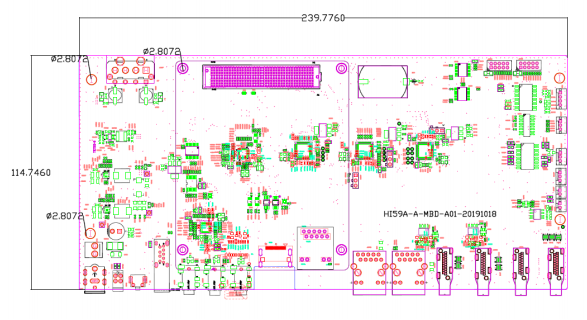

Hi3559AV100定制开发板-机械尺寸图



资源描述






调试口引脚说明(RS232):




硬件规格参数



项目

类型

型号参数

说明

核心配置

处理器

Hi3559AV100

MPU

双核ARM Cortex-A73@1.6GHz

双核ARM Cortex-A53@1.2GHz

单核ARM Cortex-A53@1.2GHz

GPU

双核 ARM Mali G71@900MHz

DSP

四核DSP@700MHz(软件接口由海思SDK封装,不对外开放)

NPU

双核NNIE@840MHz神经网络加速引擎

存储

内存

DDR4

DDR4*4 8Gb*4

存储

EMMC

16GB

SPI FLASH



连接器

BTB连接器

间距1.27mm,320Pin

板载功能
接口

电源

J31-电源输入

DV12V/2A(与主板配套使用时,从主板供电)

视频输出

J9-HDMI

原生HDMI2.0接口(与主板配套使用时,通过排线连接到主板HDMI OUT2输出)

网口1

J5-RJ45

1000M/100M/10M

硬盘存储

CON1-SATA

USB3.0转SATA 6Gbps

RTC

J40-纽扣电池

内置RTC纽扣电池供电(与主板配套使用时,通过底板接口安装电池)

主板接口

HDMI IN1

支持4k@60

8xLane MIPI(MIPI0+MIPI1)

HDMI IN2

支持4k@30

4xLane MIPI(MIPI2)

HDMI OUT1

支持1080P60

MIPI-DSI

HDMI OUT2

支持4k60

原生HDMI2.0

网口2

10M/100M/1000M

RGMII资源

MIC IN

AIC31

I2S0、I2C4

LINE IN

LINE OUT

USB

x1

USB3.0



TF

x1

SDIO3.0



RESET

外部按键

硬复位



LED-1



电源指示



LED-2

GPIO2_1

可用于运行指示



DC12



电源输入



电源短接



可外接开关控制(默认短接)



RS232



UART3



RS485



UART2



GPIO



GPIO14_0、GPIO14_1、GPIO14_6、GPIO14_7



SATA供电




RTC电池



工作环境

操作温度:0℃~+70℃;湿度:RH40%~RH90%(不结露)
