核心配置

处理器

Hi3519AV100

DSP

ensilica Vision P6 DSP@710MHz

NNIE

2.0Tops 神经网络运算性能

DDR4

DDR4*1 8Gb*1

EMMC

8GB

连接器

CON1-SATA

4xFX10A-120P-SV2

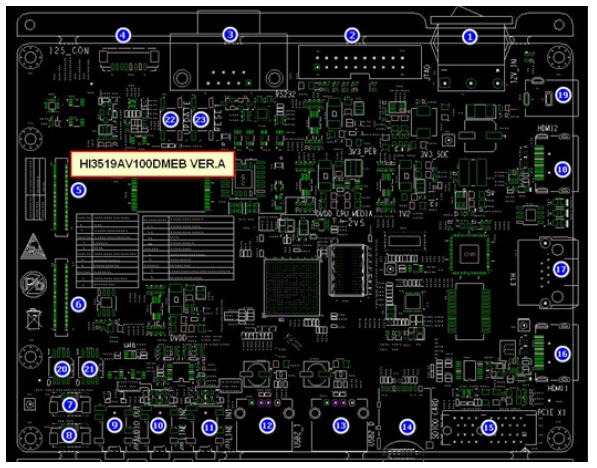

主板接口

1

单板电源开关

2

JTAG 连接器

3

RS232 串口，系统主调试串口

4

I2S 预留接口

5

Sensor 接口1

6

sensor 接口2

7

Core 电源电压测试接口

8

IO 电源电压测试接口

9

音频输出接口，连接到AC_OUTL/R 管脚，经过功放输出音频

10

音频输入接口0，AC_IN0L/AC_IN0P 、AC_IN0R/AC_IN0N 。

11

音频输入接口1，AC_IN1L/AC_IN1P 、AC_I N1L/AC_IN1N

12

USB2.0 接口

13

USB3.0 向下兼容支持的USB2.0 接口

14

SDIO0 接口，支持SD3.0

15

PCIEX1 接口

16

HDMI 接口

17

RJ45 千兆网口

18

HDMI 接口

19

单板电源输入接口

20

拨动开关SW2

21

拨动开关SW1

22

一键升级按键

23

系统外部复位按键

24

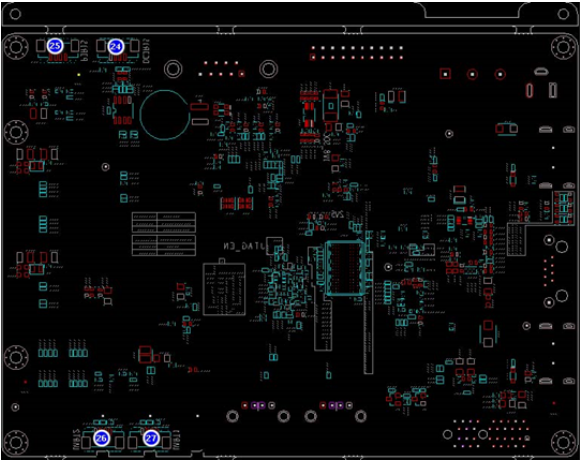

DC-IRIS 电路接口

25

P_IRIS 电路接口

26

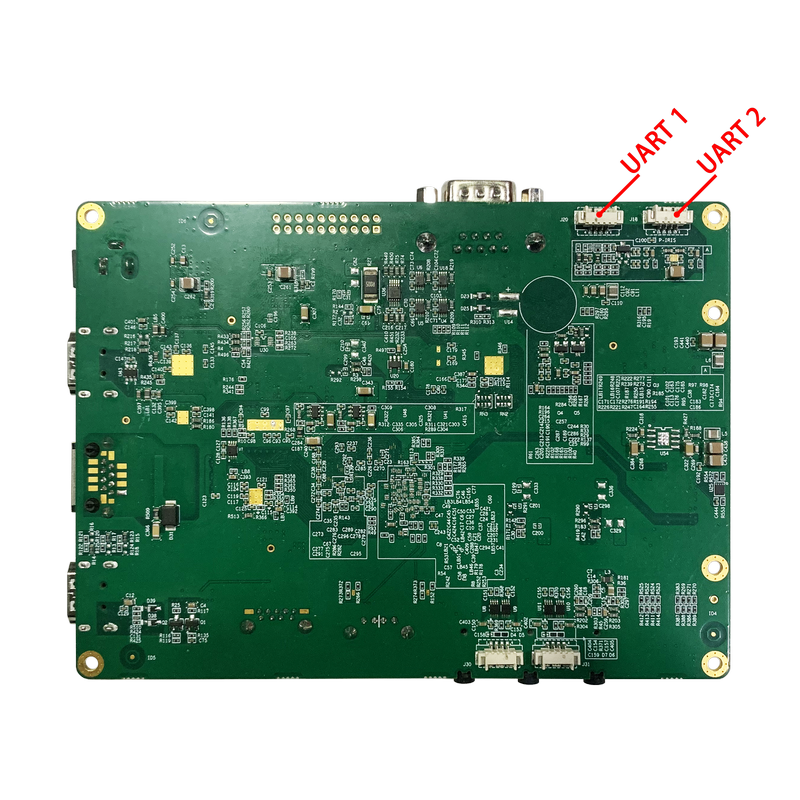

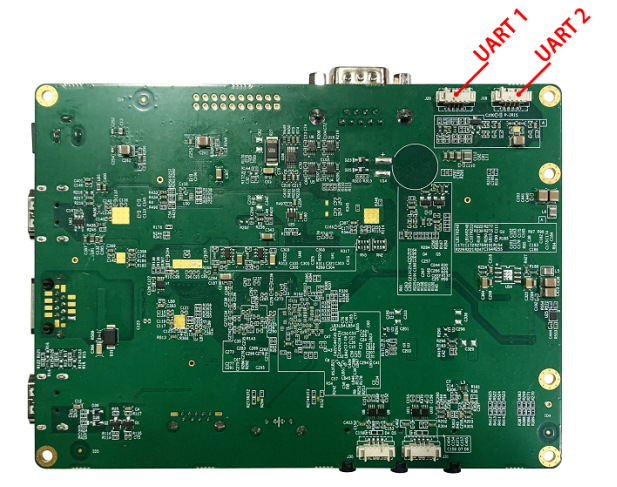

UART2 接口，使用时需外接串口转接板

27

UART1 接口，使用时需外接串口转接板

工作环境

操作温度：0℃～＋70℃；湿度:RH40%～RH90%（不结露）
