一款使用一个肖特基二极管做为低边开关的降压转换器基本原理电路图

time : 2019-10-23 09:24       作者:凡亿pcb



同步降压指的是MOSFET用作低边开关。相对应的,标准降压稳压器要使用一个肖特基二极管做为低边开关。和标准降压稳压器相比,同步降压稳压器的主要好处是效率更高,因为MOSFET的电压降比二极管的电压降要低。



低边和高边MOSFET的定时信息是由脉宽调制(PWM)控制器提供的。控制器的输入是来自输出端反馈回来的电压。这个闭环控制使降压转换器能够根据负载的变化调节输出。PWM模块的输出是一个用来升高或降低开关频率的数字信号。



该信号驱动一对MOSFET。信号的占空比决定了输入直接连到输出的导通时间的百分比。因此,输出电压是输入电压和占空比的乘积。如果系统效率足够高,就可以采用更高的开关频率。频率更高,就可以使用更小的外部无源器件,即输出电感器和电容器。

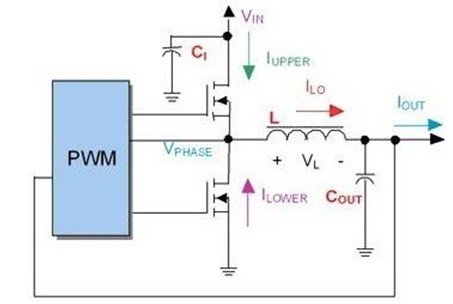

降压转换器基本原理电路图

降压转换器基本原理电路图
