一款能自动调节安全保护转换电路的汽车继电器电路图

time : 2019-06-11 09:09       作者:凡亿pcb

继电器是一种电控制器件,是当输入量(激励量)的变化达到规定要求时,在电气输出电路中使被控量发生预定的阶跃变化的一种电器。它具有控制系统和被控制系统。



以下是一款汽车继电器电路图。



继电器的输入信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从y=0跳跃到y=ym,即常开触点从断导通。一旦触点闭合,输入量x继续增大,输出信号y将不再起变化。当输入量x从某一大于xx值下降到xf,继电器开始释放,常开触点断开。我们把继电器的这种特性叫做继电特性,也叫继电器的输入-输出特性。



继电器主要在汽车电路中起着自动调节、安全保护、转换电路等作用。

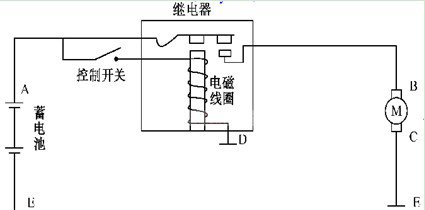

汽车继电器电路图

汽车继电器电路图
