关于fpc软性线路板设计的一些攻略

time : 2022-04-02 10:04       作者:凡亿pcb

Fpc软性线路板也叫fpc软板,是一种可以弯折的软性pcb板,同时也是比较脆弱的,在设计时稍有不当就很容易使其发生断裂。就针对设计而言,今天就和大家介绍一些关于fpc软性线路板设计的一些相关知识点。

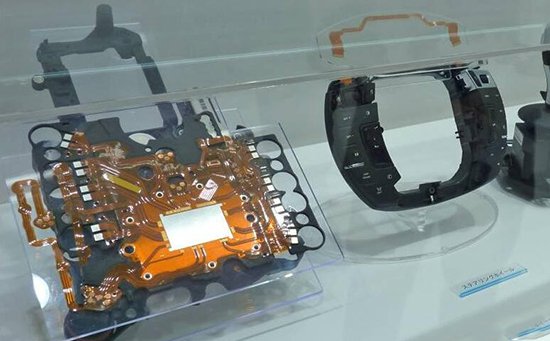

fpc柔性线路板

Fpc软性线路板在设计时的宽度与pin线宽、线间距和pin数有关。Pin数多了fpc自然就要做宽,这是对于单面板而言,我们也可以通过双面板替代单面板,从而减少fpc的宽度。Fpc软板具有很好的挠性,再设计fpc长度时是可以留有余量,因此没必要完全精密计算。在不影响fpc性能的前提下,fpc的外型设计也是很重要的,在设计外型时,我们需要fpc软板与B/C件以及过孔的间隙,在完全满足了B/C件壁厚、强度的情况下,尽量给fpc线路板多留些空间,这也是我们设计时很重要的一环。

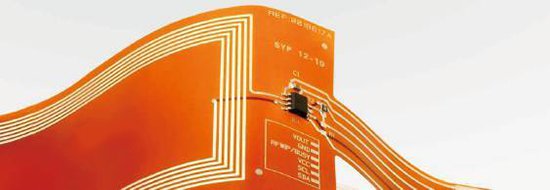

软性线路板

我们在用Pro/E设计FPC软板的时,不要用part-solid模块,要用钣金模块。为什么这么说呢,因为在钣金模块里,fpc软板可以做出最为接近实物的fpc外型,Fpc弯折与展平都很容易,修改起来也简单,可以最真实的模拟出FPC在过孔里的理论真实位置。?

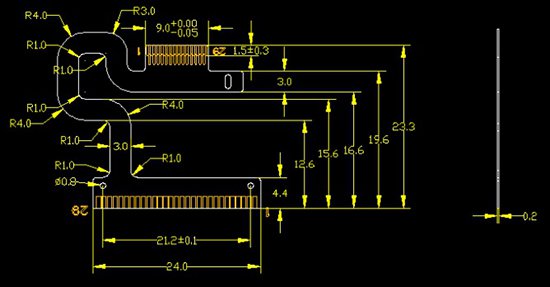

fpc软性线路板

以上所介绍的只是fpc软性线路板设计在结构上的一些知识,并没有提及到一些与硬件相关的指标,我们真正在做设计的时候需要结合硬件一起才能做出来最完美的设计。
