PCB板即印制线路板，是电子工业的重要部件之一。现在几乎每一种设备，小到电子手表、计算器，大到计算机、通讯电子设备等都要使用到PCB板。小编自从学了PCB板制作之后，以前不知道的一些知识现在也了解了，于是整理出了一些PCB板的基础知识和大家分享！

一：过孔

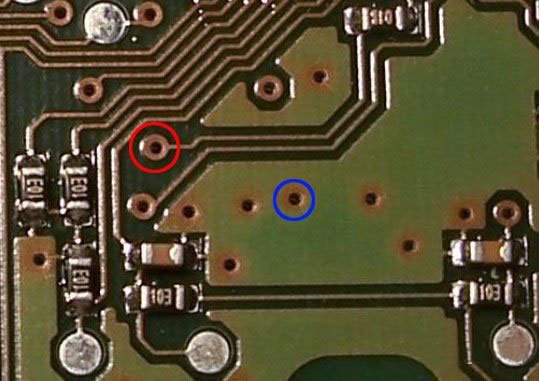

如下图PCB，你会发现上面有很多针尖大的小洞洞，这些就是过孔。

这些孔的作用是导通正反两个板面上的铜线,大多数的过孔是图中的红色区域。当正面的导线如果交错不好排布的时候,就可以使用过孔,将二维平面的布线转化到三维立体空间中.蓝色区域的过孔主要是将正反两面的铜板相连接,以达到"共地"的效果。

2.焊盘

焊盘可以用来识别正负极，用于元器件引脚的焊接。焊盘的尺寸比过孔的要大，形状也是方圆不一，一般方形的焊盘代表高电压的引脚。

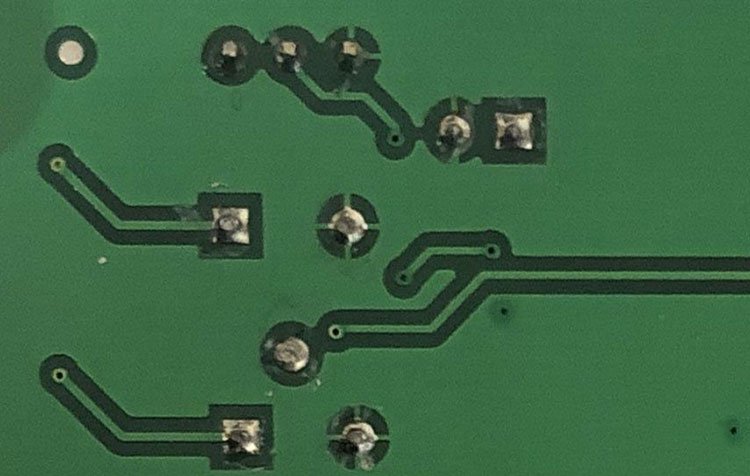

上图中还可以看出有些圆形焊盘是十字形的,这就将引脚直接接地了。PCB板上的接地其实就是接负极,大面积的铜板都是和电源的负极相连的.这就保证了所有的GND引脚都是共地。

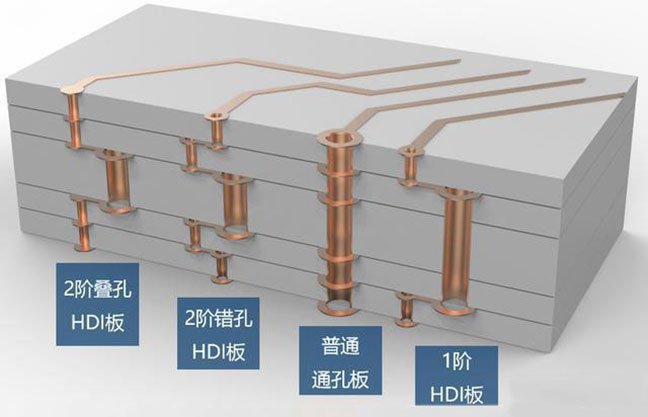

下图清晰的展示了过孔的结构,孔洞部分的铜一般用电解还原的方法得到

3.常用的电子元器件

最常用的电阻就不放图了,现在主要用的是贴片电阻,很少有直插电阻了.

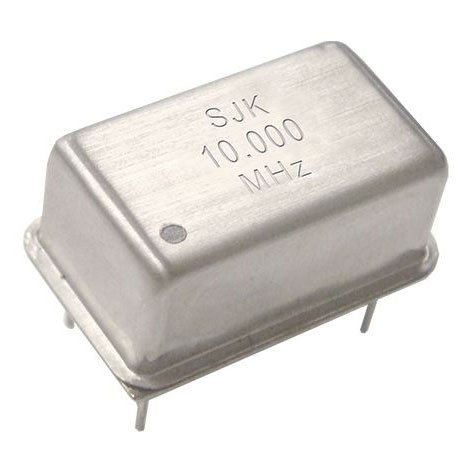

晶振

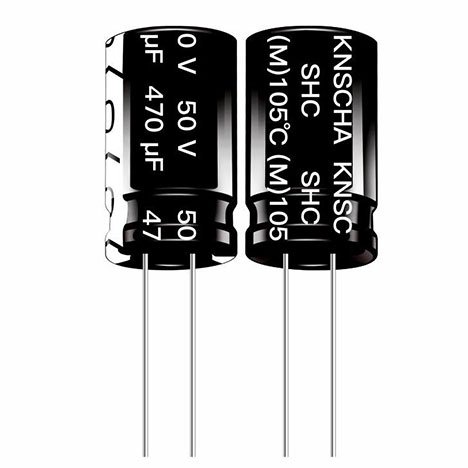

电容

数码管

蜂鸣器

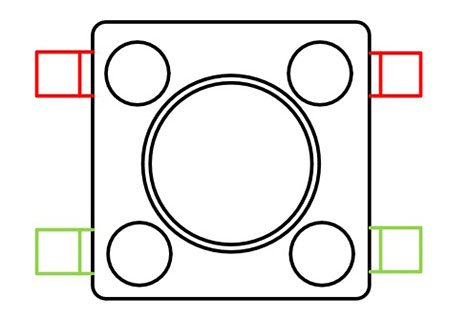

四引脚开关-图中颜色相同的引脚相连接

4.PCB封装

PCB封装就是把实际的电子元器件,芯片等各种参数(如元器件大小和长宽、管脚间距等)用图片形式表现出来,方便在画PCB图时可以进行调用.

PCB分装可以分为：贴片器件、插装器件、特殊器件(沉板器件)

4.丝印

丝印最主要的作用是表示相应的元器件标号。PCB设计好之后,可以用一张A4纸打印下来放上元器件看看是否有遮挡,字体大小是否合适，其中常见的标识有:

R(resistance)电阻

U(unit)单元模块/集成电路

C(capacitance)电容

Q三级管

X晶振
