PCB四层板布线规则有哪些?

time : 2022-03-23 10:31       作者:凡亿pcb

PCB分为单层板和多层板,四层板是用得比较多的多层板。那么,PCB四层板布线规则有哪些?

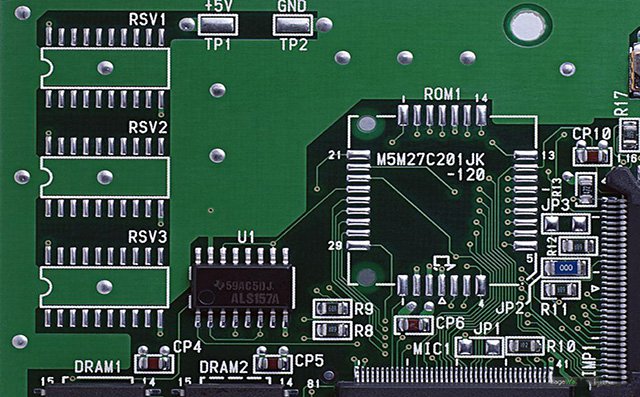

pcb四层板

  1、3点以上连线在设计时,有规则的让线依次通过各点,便于后期测试,线长应尽量缩短。

  2、引脚周边避免布线,特别注意集成电路引脚之间和周围减少布线设计。

  3、相邻层最好不要平行布线,理论上是只要线平行就会有干扰。

  4、尽量减少弯曲布线,避免产生电磁辐射。

  5、多逻辑电路在设计地线、电源线时至少10-15mil以上。

  6、尽量让铺地多段线连接起来,增大接地面积。线与线之间应保持整齐。

  7、在布线初期,应预留后期元件排放均匀的空间位置,以便后期元器件的安装、插件、焊接操作。文字排放在当前字符层,位置合理,避免被遮挡。

  8、元器件摆放安装应从空间感考虑,SMT元件有正负极应在封装和最后标明。

  9、目前印制线路板可作4—5mil的布线,但通常做6mil线宽、8mil线距、12/20mil焊盘。布线时应考虑灌入电流等多重因素的影响。

  10、功能块元件尽量放在一起,便于后期的检查。特别提醒:斑马条等LCD附近元件不能靠太近。

  11、过孔要涂绿油。

  12、电池底座下最好不要放置焊盘、过孔等,保证多次使用的牢固程度。

  13、布线完成后要仔细检查每一个连线是否真的连接上(可用点亮法)。

  14、振荡电路元件尽量靠近IC芯片,尽量远离天线等易受干扰区。晶振下要放接地焊盘。

  15、多考虑加固、挖空放元件等多种方式,避免辐射源过多。


以上就是PCB四层板的布线规则,你都了解了吗?
