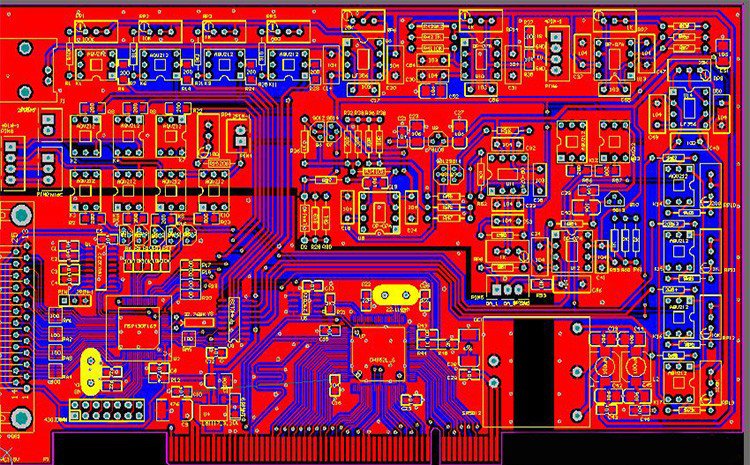

PCB布线是按照PCB电路原理图、导线表以及需要的导线宽度与间距布设印制导线。那么，pcb板布线要掌握什么知识？

      1、在满足要求的前提下，布线应尽可能简单。选择布线方式的顺序为单层-双层-多层。

      2、模拟电路的输入线旁应布设接地线屏蔽；同一层导线的布设应分布均匀；各层的导电面积要相对均衡。

      3、信号线改变方向应走斜线或圆滑过渡，避免电场集中、信号反射和产生额外的阻抗。

      4、数字电路与模拟电路在布线上应分隔开，以免互相干扰；不同频率的信号线中间应布设接地线隔开，免发生串扰。为了测试方便，设计上应设定必要的断点和测试点。

      5、电路元器件接地、接电源时走线要尽量短、尽量近，以减少内阻。

      6、上下层走线应互相垂直，以减少耦合，切忌上下层走线对齐或平行。

      7、高速电路的多根I/O线，以及差分放大器、平衡放大器等电路的I/O线长度应相等，以避免产生不必要的延迟或相移。

      8、pcb焊盘与较大面积导电区相连接时，应采用长度不小于0.5m的细导线进行热隔离，细导线宽度不小于0.13mm。

      9、最靠近SMB边缘的导线，距离SMB边缘的距离应大于5mm，需要时接地线可以靠近SMB的边缘。

      10、双面SMB上的公共电源线和接地线，应尽量布设在近SMB的边缘，并且分布在SMB的两面。多层SMB可在内层设置电源层和地线层，通过金属化孔与各层的电源线和接地线连接，内层大面积的导线和电源线、地线应设计成网状。

      以上便是工程师为你详解的pcb板的布线要掌握的知识，你都了解了吗？
