如今，PCB设计对布局的要求越来越严格，布局基本决定了布线的大致走向和结构、电源和地平面的分割，以及对噪声和EMI的控制情况，因而PCB设计的性能好坏在很大程度上取决于布局是否合理。

工程师们在布局上花费的时间和精力很多，预布局—前仿真—再布局—优化，这些过程大概占整个项目设计时间的50%以上。

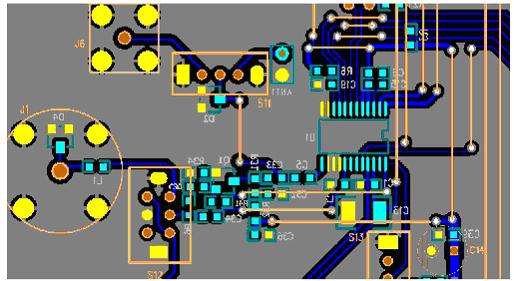

下面是小编为您总结的PCB设计布局的诀窍：

1、实际电路设计要考虑很多问题，如散热、机械性能及一些特殊电路的摆放问题。

2、布局的时候，首先要了解系统电路原理图，必须在各个电路中划分数字、模拟、混合数字/模拟元器件，并注意各IC芯片电源和信号引脚的定位。

3、根据电路中各部分所占的比重，初步划分数字电路、模拟电路在PCB上的布线区域，让数字元器件、模拟元器件及其相应布线尽量远离并限定在各自的布线区域内。区域划分完毕后，就可以进行元器件的放置，一般顺序是混合型器件—模拟元器件—数字元器件—旁路电容。

4、数模混合元器件一定要放置在数字信号区域和模拟信号区域的交界之处，并注意数字信号和模拟信号引脚朝向各自的布线区域；纯数字或模拟元器件一定要放置在各自规定的范围之内；晶振电路尽量靠近其驱动器件。

5、对噪声敏感的器件要远离高频信号布线，同时，像参考电压Uref之类对噪声比较敏感的信号也要远离易产生高噪声的元器件。

6、数字元器件一般情况下尽量集中放置，可以减小线长，降低噪声。旁路电容需要尽量靠近芯片电源引脚放置；尤其是高频电容，在电源接口附近可以放置大容量的电容，以保持电源稳定，降低低频噪声的干扰。
