一款内置 5V 参考电压的性能优良的电压驱动型脉宽MC33060内部结构电路图
time : 2019-11-04 09:06 作者：凡亿pcb

MC33060是由安森美（ON Semi）半导体公司生产的一种性能优良的电压驱动型脉宽调制器件

该电路采用固定频率的单端输出，能工作在-40℃至85℃。

以下为一款MC33060内部结构电路图。其主要特征如下：
　　1）集成了全部的脉宽调制电路；
2）内置线性锯齿波振荡器，外置元件仅一个电阻一个电容；
　　3）内置误差放大器；
　　4）内置 5V 参考电压，1.5%的精度；
　　5）可调整死区控制；
　　6）内置晶体管提供200mA 的驱动能力；
7）欠压锁定保护；

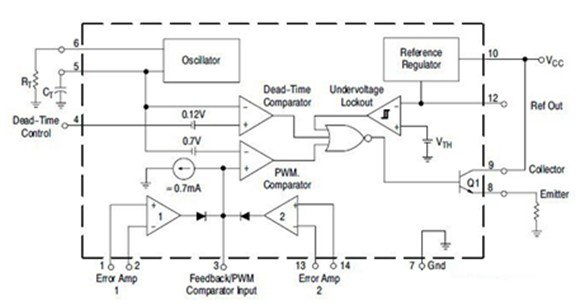

电压驱动内部结构电路图
