CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。

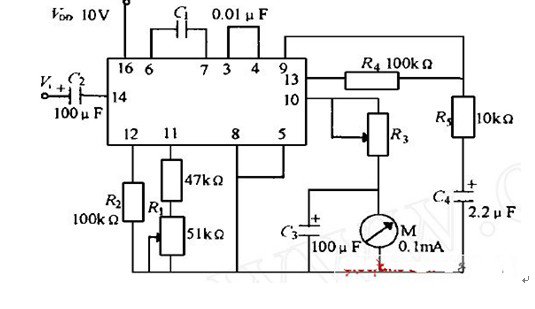

频率计用表针指示被测频率的高低。R1由47k 固定电阻与51k 的电位器串联而成, R4、R5和C4构成低通滤波器, R3与表头M 串联后作为源跟随器的负载, R3还用于调节表的满刻度电流。表头上并有100LF 的大电容, 用于消除低频时表针的抖动现象, 该频率计的测量范围是20Hz～ 1kHz。

以下为一款深圳凡亿PCB线路板公司发布的一款CD4046构成的频率计电路。
PCB线路板
CD4046的引脚排列，采用16脚双列直插式，各管脚功能：
1脚相位输出端，环路入锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。

频率计电路图
