一款MC33363构成的可以通过变压器进行调整的6V／2A隔离式电源电路图
time : 2019-10-23 09:25 作者：凡亿pcb

隔离式电源是指输入和输出通过变压器等磁性元器件电气连接的，即使将输出短路也不会有太大问题，而非隔离的电源输入和输出是有电气直接连接的。

如果接触输出是会有触电危险的，对于隔离式电源的输出电压是可以通过变压器进行调整的。没有什么具体的范围。

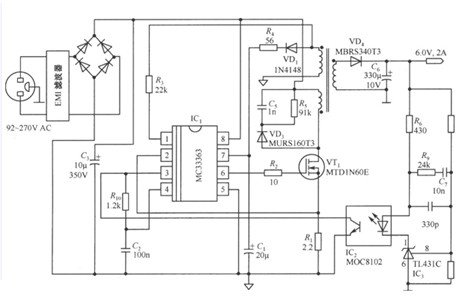

以下为一款MC33363构成的6V／2A隔离式电源电路图。

隔离式电源电路图

隔离式电源电路图

文章来源与网络，如涉及作品内容、版权和其它问题，请于联系工作人员，我们将在第一时间和您对接删除处理!
