一款用于防止数据采集器件遭受潜在破坏性电压的影响的隔离放大器电路图

time : 2019-10-17 09:03       作者:凡亿pcb



隔离放大器是一种特殊的测量放大电路,其输入、输出和电源电路之间没有直接电路耦合,即信号在传输过程中没有公共的接地端。输入电路和放大器输出之间有欧姆隔离的器件。



隔离放大电路是仪器放大器(或运放)和单位增益隔离级构成。单位增益隔离级完全隔离了器件的输入和输出(欧姆隔离),使电信号没有欧姆连续性。

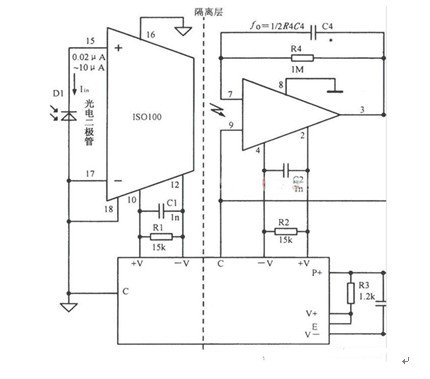

以下为一款光电二极管构成的隔离放大电路



隔离放大器用于防止数据采集器件遭受远程传感器出现的潜在破坏性电压的影响。这些放大器还用于在多通道应用中放大低电平信号。它们也可以消除由接地环路引起的测量误差。由于不需要附加的隔离电源,带有内部变压器的隔离放大器可以降低电路成本。





隔离放大器电路图

隔离放大器电路图
