一款量程宽.体积小.携带方便和准确度高的虚拟电子称电路设计电路图

time : 2019-10-09 09:18       作者:凡亿pcb



电阻应变片是广泛应用的传感元件之一,其量程宽.体积小.携带方便和准确度高,在电子衡器中被广泛 应用,因此在传感器的教学中占有非常重要的位置,其实验也是传感器课程诸多实验中必做的内容,对学生深入理解和掌握相关理论知识.培养实践能力和综合素质 具有不可忽视的作用.



传统的实验方法仅停留在验证性的基本原理阶段,与实际联系不多,传统的实验电路通常又采用模块化设计,实验方 法和手段因实验设备的定型而很难改动,缺乏直观性,严重束缚了学生的创造力,对实践能力的提高作用有限.随着新的测试技术的发展,电路仿真软件和虚拟仪器 软件的不断涌现,为解决上述问题提供了良好的平台.



学生可以在电脑上采用Multisim 软件设计应变片的测量电路,进而在LabVIEW虚拟仪器软件平台上,完成对实验数据的处理和标定,从而实现电子称功能,在一定程度代替了实验室的硬件传 统仪器设备和元器件.

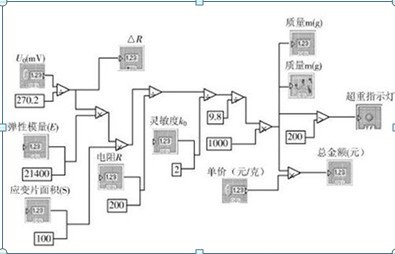

虚拟电子称电路设计电路图
