89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。

以下为一款深圳凡亿PCB线路板公司提供的看门狗电路图。

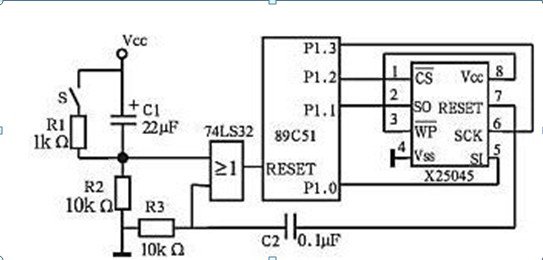

X25045硬件连接图如图1所示。X25045芯片内包含有一个看门狗定时器，可通过软件预置系统的监控时间。在看门狗定时器预置的时间内若没有总线活动，则X25045将从RESET输出一个高电平信号，经过微分电路C2、R3输出一个正脉冲，使CPU复位。

电路中，CPU的复位信号共有3个：上电复位(C1、R2)，人工复位(S、R1、R2)和Watchdog复位(C2、R3)，通过或门综合后加到RESET端。

看门狗电路图
