一款从第一象限到第四象限的整个区域内都能够运作的双极性电源电路图

time : 2019-07-31 08:41       作者:凡亿pcb



所谓双极性电源,其实就是从第一象限到第四象限的整个区域内都能够运作的电源。与其相比较,那么就可以把只在第一象限和第三象限运作的电源,称作单极电源。一般的直流电源,就是单极电源。

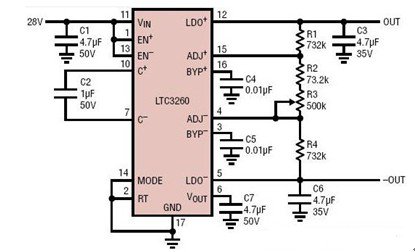

以下是一个具有±5V至±25V输出的 28V 双通道跟踪双极性电源电路图。



LTC3260 是一款低噪声、双极性输出电源,包括一个兼具正和负 LDO 稳压器的负输出充电泵。充电泵在一个 4.5V 32V 的宽输入范围内运作,并能够输送高达 100mA 的输出电流。每个 LDO 稳压器可提供高达 50mA 的输出电流。负 LDO 后置稳压器采用充电泵输出来供电。LDO 输出电压可使用外部电阻分压器进行调节。



双极性电源电路图

双极性电源电路图
