一款能为负载提供稳定交流电源或直流电源的太阳能稳压电源电路图-凡亿PCB

稳压电源是能为负载提供稳定交流电源或直流电源的电子装置。包括交流稳压电源和直流稳压电源两大类。

以下为一款太阳能稳压电源电路图。

利用4个太阳能电池输出1.96V电压，向1.25V、1Ah规格的Ni-Cd电池充电，然后将Ni-Cd电池的电池经过升压、整流，再馈送到电压调整部分，获得5～9V的直流电压。

振荡器和驱动器的电路。将开关K1拨至“开”时，Ni-Cd电池DC输出供555多谐振荡器产生16KHz的脉冲方波，在IC1输出低电平时，VT1导通，使VT2～VT2的b极为高电平而全部截止；当IC1输出为高电平时，VT1截止，VT2～VT7全部导通。

即VT2～VT7以16KHz的频率截止/导通，驱动升压变压器T1的初级线圈，次级经整流、滤波，使C1两端电压达到10V～16V,送至A端， MOS FET型管VT8的G极，变压器T2的初级通以16KHz的方波。

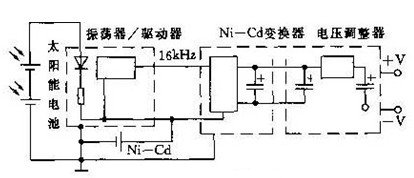

太阳能稳压电源电路图
