一款有两个输入端R、S和两个输出端Q、Q非的同步RS触发器电路图-凡亿PCB

把两个与非门G1、G2的输入、输出端交叉连接，即可构成基本RS触发器。它有两个输入端R、S和两个输出端Q、Q非。

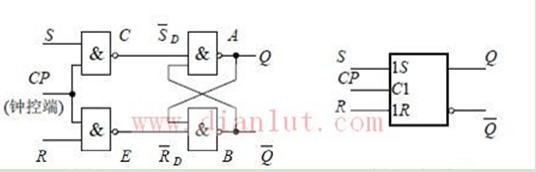

以下为一款同步RS触发器电路图。

当触发器的两个输入端加入不同逻辑电平时，它的两个输出端Q和Q非有两种互补的稳定状态。一般规定触发器Q端的状态

作为触发器的状态。通常称触发器处于某种状态，实际是指它的Q端的状态。Q=1、Q非=0时，称触发器处于1态，反之触发器处于0态。S=1,R=0使触发器置1，或称置位。因置位的决定条件是S=1,故称S 端为置1端。R=1,S=0时，使触发器置0，或称复位。

同步RS触发器电路图
