一款可由用户根据需要生成特定的电路结构的CPLD逻辑电路图-凡亿PCB

CPLD复杂可编程逻辑器件，是从PAL和GAL器件发展出来的器件，相对而言规模大，结构复杂，属于大规模集成电路范围。

CPLD主要是由可编程逻辑宏单元(MC，Macro Cell)围绕中心的可编程互连矩阵单元组成。其中MC结构较复杂，并具有复杂的I/O单元互连结构，可由用户根据需要生成特定的电路结构，完成一定的功能。

CPLD内部逻辑电路，CPLD选用的是LATTICE公司的ispLSI1016E，逻辑设计采用原理图输入法，主要功能是对MUX的通道进行选择、对A/D转换器进行控制及产生自检代码等。

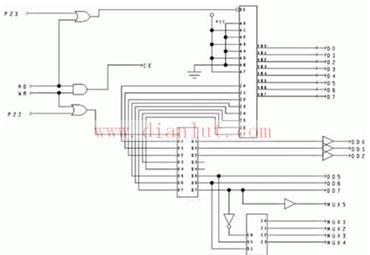

CPLD逻辑电路图
