一款长时间使用对人体无不适感的小吊扇的制作电路图-凡亿PCB

微风吊扇又称小吊扇，迷你吊扇，微型吊扇，MINI风扇。系国内新型产品。按其种类分为微风吊扇和微风夹扇。款式新颖，小巧玲珑，保健，安全，节能，价廉，物美。实为一人，一床，一扇，防暑降温的理想电扇。

小吊扇风力柔和，允许昼夜连续使用恰似鹅毛扇的徐徐微风，通宵使用凉爽宜人，悠然入梦。昼夜使用也不会出现头晕肚疼等不适，长时间使用对人体无不适感，是真正的保健风扇。

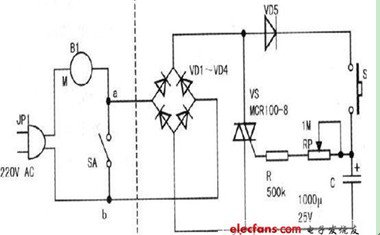

以下为一款小吊扇的制作电路图。

在吊扇手动开关SA断开的条件下，按一下按钮开关SB，220V交流市电经吊扇马达M、桥式整流二极管VD1-VD4、隔离二极管VD5后，对电容器C充电，充电电压实测≤23V。

电路中，VDl~VD4组成的桥式整流电路能使晶闸管VS导通后，电机Bl两端获得全波交流电压。VD5为隔离二极管，其主要作用是防止电容C所充电荷在晶闸管vs导通后逆向释放掉。吊扇延时停转的时间长短，主要由电容C和RP参数大小确定，此外还与晶闸管VS最低触发电流大小有关。

小吊扇的制作电路图
