一款通过三级管VT2的通断来控制磁场电流内搭铁型电子调节器电路图-凡亿PCB

当发动机因为其他原因而造成输出电压偏低或无输出时，电池将会对发电机的绕组产生电流，这将造成电池的过放电而损害电池和因流入发电机绕组的电流过大而损坏发电机。

为此这个电子装置还需要有逆流截断功能，这个电子装置我们称调节器。汽车调节器是有继电器型的和电子型的。

内搭铁型电子调节器基本电路的特点是晶体管VT1、VT2采用PNP型，发电机的励磁绕组连接在VT2的集电极和搭铁端之间，与外搭铁型电路显著不同，电路工作原理和结构与外搭铁型电子调节器类似。

电子调节器的工作特性调节器通过三级管VT2的通断控制磁场电流，随着转速的提高，大功率三级管VT2的导通时间减小，截止时间增加，这样可使得磁场电流平均值减小，磁通减小，保持输出电压UB不变。

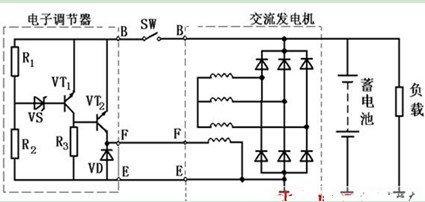

电子调节器电路图
