熨斗是现代常用的的家用电器之一，用来烫平衣服。衣服摆放时候经常出现起皱摺、扭曲、缩水等的现象，此时用熨斗反复在衣物水平移动，衣服就会变的笔直、硬挺、整齐、平顺，而不会看上去邹巴巴和软塌塌的样子。时下熨斗依据设计的不同，类型也多种多样。

按照底板不同分，有不锈钢底板、特氟龙不粘底板、涂层底板、涂金底板、钛金底板、顺滑贴衣底板、流线珐琅底板；调温有电子调温和机械调温；档位有1~3挡甚至更多档位；功率有1千~3000甚至更低或者更高的功率；按携带方式也分为有绳熨斗和无绳熨斗，可谓各种各样。随着生活水平的提高和科技的进步，还出现了功能更丰富，更安全的挂烫机。

我们这里为大家介绍一款蒸汽熨斗自动保护电路图。

市电经C5、R7、R8降压、VD7～VDl0整流和VD11稳压后为，电路提供工作电压。当电熨斗水平放置时，水银开关S向下倾斜15度左右，处于断开状态。这时，IC1-a输出低电平，C1通过R2充电，ICl-c输出低电平，ICl-d也输出低电平，VD3、VD4、IC1-e组成的与非门输出高电平，VT2导通，继电器Jl吸合，发热丝发热，氖灯H点亮。通过VDl、R2对C2充电，而后级电路的输出将保持初始工作状态不变。经过T2=0.7R2C2=5.5min后，ICl-b、ICl-f输出状态改变，继电器J1释放，发热丝断电，振荡器工作并发出声光报警信号。

电路中的IC选用CD40106B，VT1用9014，VT2用N2222A，VD1～VD6选用1N4148,VD7～VD10选用1N4007，VD11用13V、1W稳压管，继电器J1选用12V、触点6A，LED不限。

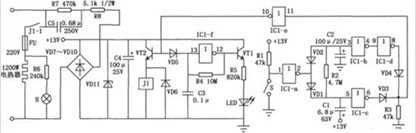

蒸汽熨斗自动保护电路图
