电子元器件

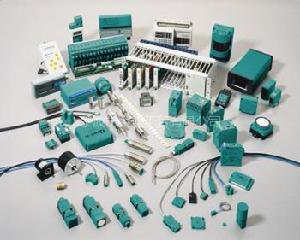

电子元器件 图

电子元器件的介绍

我们都知道,电子元器件是元件和器件的总称。应用十分广泛,那么下面我们级一起来看看。

电子元器件的概述

一、元件的概念:
工厂在加工时没改变原材料分子成分的产品可称为元件,元件属于不需要能源的器件。它包括:电阻、电容、电感。(又称为被动元件Passive Components)

  1. 电路类器件:二极管,电阻器等等
  2. )连接类器件:,印刷电路板(PCB) 连接器,插座,连接电缆

二、器件的概念:
工厂在生产加工时改变了原材料分子结构的产品称为器件

器件也可以分为以下两类
1、主动器件,它的主要特点是:

  1. 自身消耗电能
  2. 需要外界电源

2、分立器件,分立器件又可以分为

  1. 可控硅 半导体电阻电容
  2. 场效应晶体管
  3. 双极性晶体三极管

电子元器件的符号、作用和单位

电子元器件之电阻基础知识

电阻的简介:
我们都知道,导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。

电阻的型号命名方法:
国产电阻器的型号由四部分组成(不适用敏感电阻)

  1. 主称 ,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。
  2. 材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
  3. 分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
  4. 序号,序号一般都是用数字表示,这样就可以表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等 例如:R T 1 1 型普通碳膜电阻

电阻器的分类

  1. 线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
  2. 薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
  3. 实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
  4. 敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

主要特性参数

  1. 标称阻值:电阻器上面所标示的阻值。
  2. 允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级
  3. 额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500
    非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、100
  4. 额定电压:由阻值和额定功率换算出的电压。
  5. 最高工作电压:允许的最大连续工作电压。在低气压工作时,最高工作电压较低。
  6. 温度系数:温度每变化1℃所引起的电阻值的相对变化。温度系数越小,电阻的稳定性越好。阻值随温度升高而增大的为正温度系数,反之为负温度系数。
  7. 老化系数:电阻器在额定功率长期负荷下,阻值相对变化的百分数,它是表示电阻器寿命长短的参数。
  8. 电压系数:在规定的电压范围内,电压每变化1伏,电阻器的相对变化量。
  9. 噪声:产生于电阻器中的一种不规则的电压起伏,包括热噪声和电流噪声两部分,热噪声是由于导体内部不规则的电子自由运动,使导体任意两点的电压不规则变化

电子元器件之电容的基本介绍

电容的介绍:
电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF
电容器的型号命名方法:
国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。

  1. 名称,用字母表示,电容器用C。
  2. 材料,用字母表示。
  3. 分类,一般用数字表示,个别用字母表示。
  4. 序号,用数字表示。 用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、

电子元器件之电感线圈的基础知识

电感线圈介绍:
电感线圈是由导线一圈*一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。
电感的分类:
按电感形式分类:

  1. 固定电感、
  2. 可变电感。

按导磁体性质分类:

  1. 空芯线圈
  2. 铁氧体线圈
  3. 铁芯线圈
  4. 铜芯线圈

按工作性质分类:

  1. 天线线圈
  2. 振荡线圈
  3. 扼流线圈
  4. 陷波线圈
  5. 偏转线圈

按绕线结构分类:

  1. 单层线圈
  2. 多层线圈
  3. 蜂房式线圈

电感线圈的主要特性参数

  1. 电感量L 电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
  2. 感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
  3. 品质因素Q 品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R 线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
  4. 分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
