一款由点火定时、振荡电源控制等单元电路组成的燃气热水器电路图

time : 2019-06-14 09:29       作者:凡亿pcb

燃气热水器的基本工作原理是冷水进入热水器,流经水气联动阀体在流动水的一定压力差值作用下,推动水气联动阀门,并同时推动直流电源微动开关将电源接通并启动脉冲点火器,与此同时打开燃气输气电磁阀门,通过脉冲点火器继续自动再次点火,直到点火成功进入正常工作状态为止。



此过程约连续维持5~10秒时间,当燃气热水器在工作过程或点火过程出现缺水或水压不足、缺电、缺燃气、热水温度过高、意外吹熄火等故障现象时,脉冲点火器将通过检测感应针反馈的信号,自动切断电源,燃气输气电磁阀门的缺电供给的情况下立刻回复原来的常闭阀状态,也就是说此时已切断燃气通路,关闭燃气热水器起安全保护作用。



以下为沈乐满SR-6.5型燃气热水器电路图,其控制电路由两片双电压比较器LM393(只用了其中的三个比较器)为核心组成。



该热水器控制电路由点火定时、振荡电源控制、振荡、点火指示、脉冲高压产生、火焰检测、主电磁气阀启动控制及维持等单元电路组成,其组成框图如上图所示,电路原理图如下图所示。

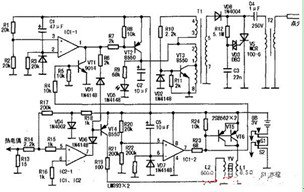

 燃气热水器电路图

燃气热水器电路图
