一款能将深底层鱼类击昏浮出水面任意捕捞的小型电子捕鱼器制作电路图
time : 2019-06-10 09:17 作者：凡亿pcb

电子捕鱼器是利用超声波对鱼、鳖等水中一切冷血动物的心脏和脑部神经击昏却氧，快速大面积浮出水面，达到最佳捕捉效果，并能将深层的动物击昏即浮出水面任意捕捞（过5分钟后复活），捕大留小，不影响繁殖，对人体及热血动物绝对安全。

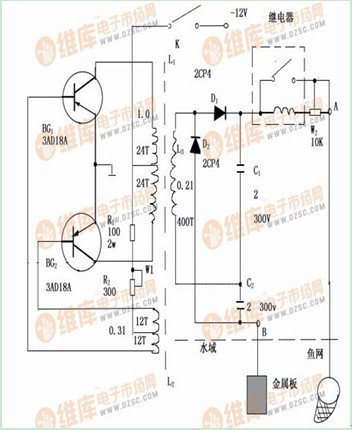

如捕鱼器电路图所示，电路由三部分组成：第一部分为晶体三极管和铁氧体变压器组成的逆变器，把12V直流电压变成数百至数千赫的交流电，其电压幅值大于100V；第二部分为全波倍压整流器，它把输出电压升高一倍，并变成直流，第三部分为继电器，它控制电路有效地把电能释放于水域，而且还可避免因插入水中而造成高压跌落。W1可调节输入电流的大小，W2可调节输出功率的大小。

该机功能发射超声波电场,主要针对水中一切动物的大脑(脑部),刺激神经, 心脏和呼吸系统,使其在水中严重缺氧,浮出水面,达到最佳捕捉效果, 并能将深底层的动物击昏浮出水面任意捕捞(时过五分钟复活), 该机专门对会水中冷血动物,对人体及热血动物绝对安全.

小型电子捕鱼器制作电路图
