在硬件设计领域，layout（布局布线）是至关重要的环节，它不仅关乎产品的性能和功能实现，还直接影响着后续的生产制造过程。一个精心设计的layout能够有效减少生产中的问题，提高生产效率，降低生产成本，并确保最终产品的质量与可靠性。以下是硬件设计中layout需要考虑的几个关键生产问题。

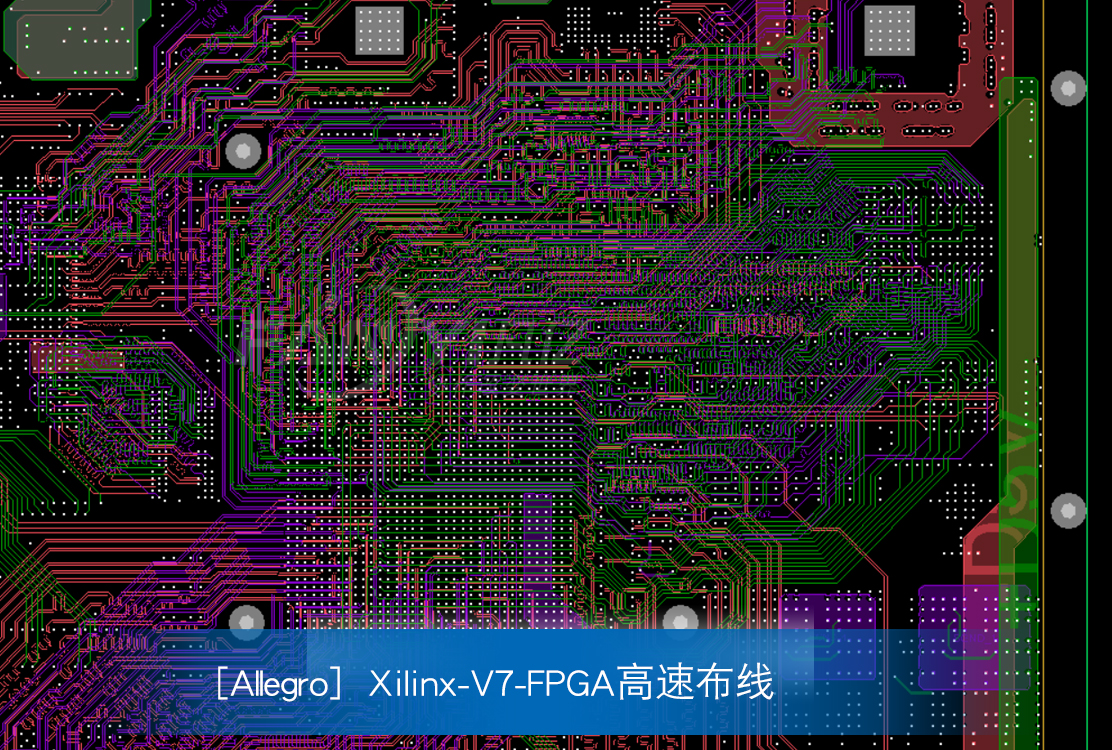

一、PCB制造工艺兼容性
过孔设计：过孔在PCB中用于连接不同层的信号。在生产中，过孔的尺寸、间距和形状都要符合制造工艺的要求。如果过孔太小，可能在钻孔过程中容易出现钻头磨损或断裂，导致加工困难和良率下降。同时，过孔之间的间距过近，可能会出现短路或信号干扰问题。例如，在高密度的多层PCB设计中，过孔的分布和设计需要仔细考虑，以确保电路板制造厂商能够使用现有的设备和工艺准确地完成钻孔和电镀等工序。
线宽和间距：信号线和电源线的宽度以及它们之间的间距对PCB的制造和性能都有重要影响。过窄的线宽会增加线路的电阻，导致信号传输损耗增大，同时在生产中也更容易出现断线的情况。而线间距过小则可能引发相邻线路之间的信号串扰或短路。例如，在高速信号传输的电路中，信号线间距需要根据信号的频率和特性进行严格控制，以保证信号的完整性和稳定性。一般而言，制造商会有其推荐的最小线宽和线间距标准，layout设计人员需要遵循这些标准来确保PCB的可制造性。
二、电气性能与生产测试
阻抗控制：在高速电路设计中，传输线的阻抗匹配至关重要。如果layout时没有对信号线的阻抗进行有效的控制，会导致信号反射、振荡等问题，从而影响电路的正常工作。生产厂商在制造过程中通常会采用特殊的工艺和材料来控制PCB的介电常数等参数，以实现设计要求的阻抗。例如，在设计高速处理器与内存之间的数据总线时，需要根据不同信号的速率和特性，通过调整线路的几何形状（如微带线或带状线的宽度、厚度以及与参考地平面的距离等）来精确控制阻抗，以确保数据的准确传输。
可测试性设计：在生产过程中，电路板需要经过各种测试来确保其性能符合设计要求。layout时要考虑测试点的布局，以便于测试设备能够方便地接触和测试信号。测试点的数量、位置和间距都要合理安排，不能影响正常电路的功能和性能。例如，在复杂的模拟电路中，需要在关键节点设置测试点，用于测量电压、电流等参数，以判断电路是否正常工作。同时，测试点的设计还要考虑到生产测试设备的探针尺寸和精度，避免因测试点设计不当而导致测试困难或误判。
三、散热问题
散热元件布局：对于发热较大的元件，如功率芯片、CPU等，其布局位置对散热效果有直接影响。在layout时，应尽量将这些发热元件放置在有利于散热的位置，如靠近PCB边缘或有良好空气流通的地方。同时，要考虑散热元件之间的相互影响，避免因元件过于集中而导致局部过热。例如，在电源电路设计中，大功率MOSFET或电感等发热元件通常会布局在PCB的散热区域内，并且通过合理的布局和散热片等辅助散热措施，将热量及时散发出去。
热隔离与热传导设计：除了合理布局发热元件外，还需要在layout中考虑热隔离和热传导的设计。例如，使用热隔离材料将敏感元件与发热元件隔离开来，防止热量的传导对敏感元件造成损坏。同时，利用导热材料（如导热硅胶垫片）来增强发热元件与散热器之间的热传导效率，提高散热性能。此外，在PCB的设计中，可以通过增加散热孔、散热槽或加厚铜箔等方法来改善整个电路板的散热性能，从而满足生产过程中对产品可靠性和稳定性的要求。
四、元件布局与装配工艺
元件放置方向和极性：在layout过程中，必须确保各种有极性元件（如电解电容、二极管、三极管等）的放置方向正确。如果元件极性放反，在生产中会导致电路无法正常工作，甚至损坏元件。同时，元件的布局还要考虑到生产装配的方便性，如自动贴片机的识别和贴装精度要求。例如，对于一些小型贴片元件，它们的布局方向和间距需要与贴片机的贴装轨道和吸嘴尺寸相匹配，以保证贴片过程的顺利进行。
元件布局密度和顺序：元件布局的密度对生产装配效率和质量也有很大影响。密度过高会增加贴片和焊接的难度，容易出现元件贴偏、虚焊等问题。同时，在布局时还要考虑元件的装配顺序，如先贴装小型元件，再贴装大型元件，以避免大型元件对小型元件的遮挡，提高装配的准确性和效率。例如，在一些复杂的电路板上，会有多种不同类型和尺寸的元件，通过合理的布局和规划装配顺序，可以有效减少生产中的错误和返工，提高生产效率。
总之，在硬件设计的layout阶段，充分考虑生产过程中的各种问题，与生产工艺紧密配合，能够为后续的制造过程奠定良好的基础，确保硬件产品的顺利生产和高质量交付。设计人员需要不断学习和掌握先进的设计理念和生产制造工艺，以应对日益复杂的硬件设计和生产挑战。
