PCB设计中DC-DC转换器的布局与布线要点

time : 2025-05-20 16:34       作者:凡亿pcb

在现代电子系统中,DC-DC转换器作为一种高效、紧凑的电源解决方案,被广泛应用于各种电路板设计中。然而,DC-DC转换器的性能不仅取决于其自身的设计,还与PCB布局和布线密切相关。合理的布局与布线可以有效降低电磁干扰(EMI)、提高转换效率、确保电源稳定性,从而提升整个电路系统的性能。本文将详细探讨PCB设计中DC-DC转换器的布局与布线要点。
一、DC-DC转换器的工作原理与特性
DC-DC转换器通过高频开关元件(如MOSFET)和储能元件(如电感和电容)将输入直流电压转换为高频脉冲波形,再经过整流滤波输出稳定的直流电压。其工作频率通常较高,一般在几百千赫兹到数兆赫兹之间。这种高频特性使得DC-DC转换器在转换效率和体积上具有显著优势,但同时也带来了电磁干扰和电源噪声等问题。
二、DC-DC转换器的布局要点
(一)靠近负载放置
DC-DC转换器应尽可能靠近负载放置,以减少电源走线的长度。较长的电源走线会导致较大的电感和电阻,从而增加电源纹波和电压降。靠近负载放置可以有效降低这些影响,确保负载获得稳定的电源电压。
(二)输入电容和输出电容的布局
输入电容的作用是为DC-DC转换器提供稳定的输入电压,减少输入纹波。因此,输入电容应尽可能靠近DC-DC转换器的输入引脚放置,以减少输入走线的电感。输出电容则用于滤除高频开关噪声,稳定输出电压。其应紧挨着DC-DC转换器的输出引脚放置,以确保良好的滤波效果。此外,输入和输出电容的布局应尽量对称,以减少寄生电感和电容对电源性能的影响。
(三)热管理
DC-DC转换器在工作过程中会产生热量,尤其是在高功率和高效率要求的应用中。因此,合理的热管理至关重要。首先,应确保DC-DC转换器的散热片有足够的空间与周围空气接触,以提高散热效率。其次,对于多层PCB设计,可以考虑在DC-DC转换器下方的内层设置散热过孔,将热量传导到其他层,从而实现更有效的散热。此外,应避免将其他发热元件放置在DC-DC转换器附近,以免相互影响。
三、DC-DC转换器的布线要点

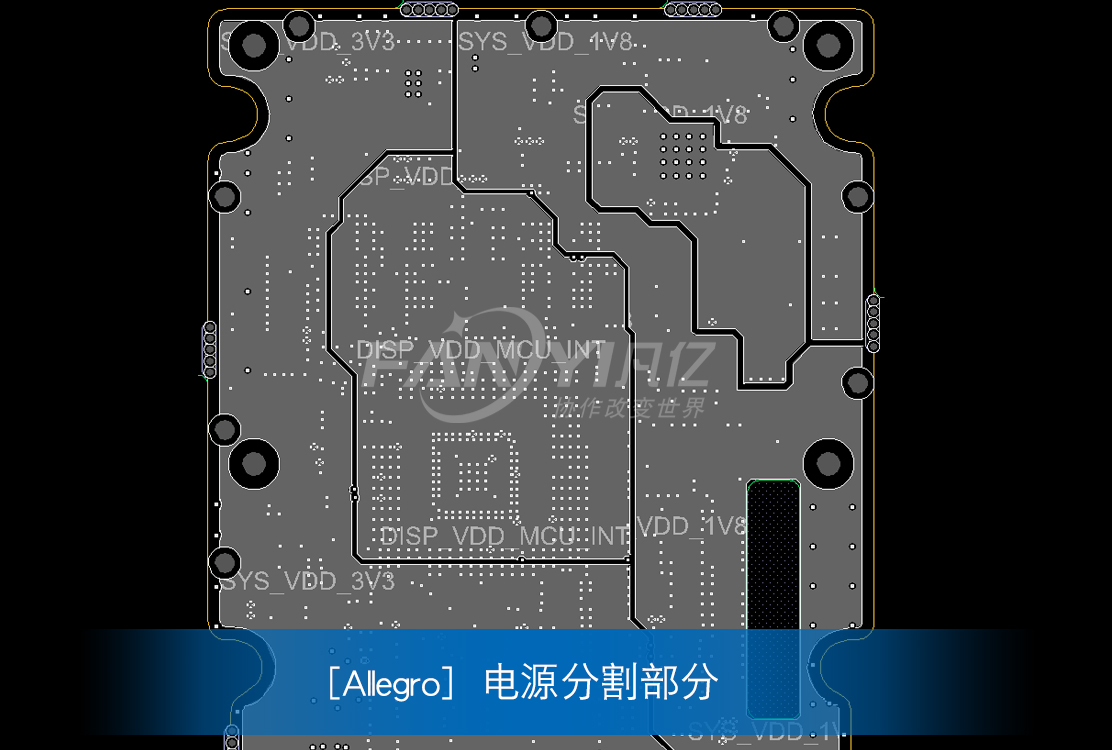

(一)电源走线
电源走线的宽度应根据电流大小进行合理设计,以降低走线电阻和电压降。一般来说,输入电源走线和输出电源走线的宽度应足够宽,以满足最大电流需求。同时,电源走线应尽量短且直,避免不必要的拐角和分支,以减少电感和寄生电容。此外,电源走线应尽量远离高速信号走线,以防止电源噪声对高速信号产生干扰。
(二)地线设计
地线是DC-DC转换器电路中非常重要的部分。首先,应确保DC-DC转换器的输入地和输出地与系统地之间有良好的连接,以提供稳定的参考电位。其次,地线应尽量宽且短,以降低地线电阻和电感。对于多层PCB设计,可以考虑设置专门的地平面,以提高地线的性能。此外,应避免将数字地和模拟地混合在一起,以免数字信号的高频噪声干扰模拟信号。在DC-DC转换器的布线中,应将地线与电源走线并行走线,以减少地线电感对电源性能的影响。
(三)控制信号走线
DC-DC转换器的控制信号(如使能信号、反馈信号等)通常对噪声较为敏感。因此,控制信号走线应尽量短且远离电源走线和高速信号走线,以防止噪声耦合。同时,控制信号走线应尽量采用单端走线,并在走线附近设置适当的屏蔽地,以提高信号的抗干扰能力。对于反馈信号,应确保其走线尽可能短且直接连接到DC-DC转换器的反馈引脚,以提高反馈信号的稳定性。
(四)电感和电容的布线
电感和电容是DC-DC转换器的关键元件,其布线方式对电源性能有重要影响。电感的布线应尽量减少寄生电感和电容的影响。电感的输入端和输出端走线应尽量短且直,避免与其他元件的走线交叉。此外,电感的布线应尽量远离高速信号走线,以防止高频噪声干扰。对于电容,其布线应尽量靠近DC-DC转换器的引脚放置,以减少寄生电感和电容的影响。同时,电容的输入端和输出端走线应尽量短且宽,以降低走线电阻和电感。
四、电磁兼容性(EMI)的考虑
DC-DC转换器的高频开关特性容易产生电磁干扰(EMI),因此在PCB设计中应采取相应的措施来降低EMI。首先,可以通过优化布局和布线来减少高频噪声的传播。例如,将电感和电容等元件紧密布局,以减少高频电流回路的面积;将电源走线和地线并行走线,以降低电磁辐射。其次,可以采用屏蔽措施来抑制EMI。例如,在DC-DC转换器周围设置屏蔽罩,将高频噪声限制在屏蔽罩内。此外,还可以在电源输入端和输出端设置滤波电路,以滤除高频噪声成分,降低EMI水平。
五、案例分析
以某款单片机供电电路为例,该电路采用DC-DC转换器为单片机提供稳定的电源电压。在PCB设计中,DC-DC转换器被放置在单片机附近,以减少电源走线长度。输入电容和输出电容分别紧挨着DC-DC转换器的输入引脚和输出引脚放置,确保良好的滤波效果。电源走线采用较宽的走线宽度,并尽量远离高速信号走线。地线采用单独的地平面,并与系统地之间有良好的连接。控制信号走线采用单端走线,并在走线附近设置屏蔽地。通过这些合理的布局与布线措施,该电路的电源性能得到了显著提升,单片机能够稳定运行,且电磁干扰水平较低。
六、总结
DC-DC转换器的PCB布局与布线对其性能有着至关重要的影响。合理的布局可以减少电源纹波、电压降和电磁干扰,而科学的布线则可以提高电源效率和稳定性。在实际设计中,应充分考虑DC-DC转换器的工作特性,遵循上述布局与布线要点,并结合具体的应用需求进行优化。通过精心设计,可以充分发挥DC-DC转换器的优势,为电子系统提供高效、稳定的电源解决方案。
