在电子设计领域，PCB 设计是至关重要的环节，而 PCBlayout 更是决定了电路板的性能与可制造性。在进行 PCBlayout 时，合理地确定放置顺序以及精准地放置焊盘是基础且关键的步骤。
一、PCBlayout 的放置顺序
核心芯片优先放置 ：在 PCBlayout 中，核心芯片是整个电路的关键部分。它对周围的元件起着驱动和控制作用。先放置核心芯片可以确保其在电路板上的位置最优，有利于后续电气连接和信号传输。例如在一款以微控制器（MCU）为核心的电路板中，MCU 芯片放置在板面的中心位置或根据电路板形状确定的合适位置，这样可以保证信号路径最短，减少干扰，确保电路的稳定运行。

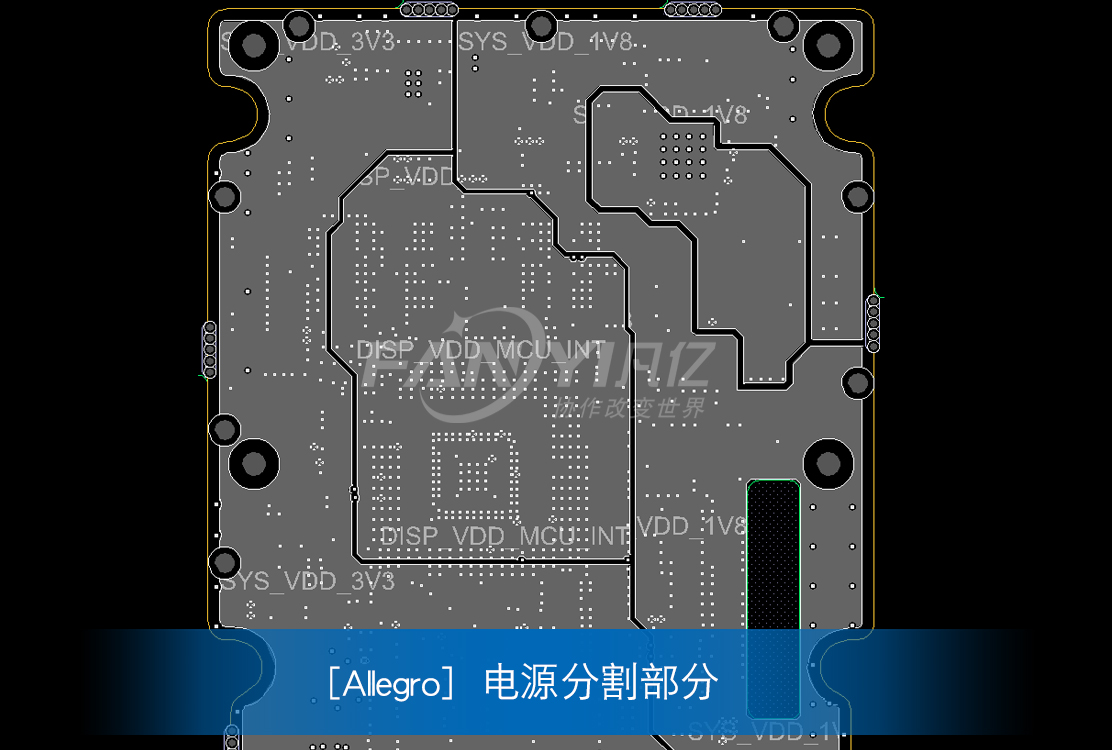

电源模块紧跟其后 ：电源模块为整个电路提供电力支持。在 PCBlayout 中，电源模块的位置应结合核心芯片的供电需求。通常将其放置在靠近核心芯片的位置，并确保电源走线路径短而粗，以降低电压降和电磁干扰。比如在一个电源管理电路板中，电源芯片放置在核心控制芯片的附近，方便为芯片提供稳定的电源电压，同时也有利于整个电路板的电源分配。
高频率、高速信号元件紧邻核心芯片 ：对于高频、高速电路，信号传输的完整性至关重要。在 PCBlayout 中，像高速信号的驱动芯片、接收芯片等元件应紧挨核心芯片摆放。这样可以缩短信号走线长度，减少信号在传输过程中的损耗和反射，保证信号的完整性和可靠性。例如在通信电路板的高频频段元件布局中，严格遵循这一原则，可以有效提高通信质量。
其他外围元件依次排列 ：在核心芯片、电源模块和高速元件放置完毕后，在 PCBlayout 中再按照电路功能依次放置电容、电阻、二极管、连接器等外围元件。电容要尽量靠近芯片的电源引脚，以起到滤波作用；电阻则根据其在电路中的分压、限流等功能，放置在合适的位置，靠近相关的芯片引脚；连接器的位置要考虑整个电路板的安装和与外部设备的连接便利性，一般放置在电路板的边缘。合理的外围元件放置顺序可以提高电路板的集成度和可制造性。
二、PCBlayout 中焊盘放置的关键要点
焊盘尺寸匹配元件引脚 ：在 PCBlayout 中，焊盘的尺寸要与元件引脚的尺寸相匹配。焊盘尺寸过大会导致焊接时焊锡过多，容易产生虚焊、短路等现象；焊盘尺寸过小则焊锡量不足，焊接不牢固。例如对于常见的 0805 封装的电阻，其引脚宽度约为 0.5mm，对应的焊盘宽度一般在 0.7 - 0.8mm 左右比较合适。精准的焊盘尺寸设计是保证元件焊接质量的基础。
焊盘间距合理安排 ：焊盘间距要根据元件引脚间距和电气间隙要求来确定。在 PCBlayout 中，一方面要保证元件能够准确地焊接到位，元件引脚能够对准焊盘；另一方面要满足电气间隙要求，防止不同焊盘之间因距离过近而导致的电气短路和放电现象。在高密度电路板的 PCBlayout 中，合理安排焊盘间距更加重要，以提高电路板的集成度和可靠性。
焊盘形状符合元件封装要求 ：不同类型的元件封装有不同形状的焊盘要求。在 PCBlayout 中，例如对于矩形的芯片封装，其焊盘一般为长方形；对于圆柱形的插装元件，如电解电容，其焊盘为圆形。焊盘形状的设计要符合元件的封装形式，以确保元件与焊盘之间的良好接触和焊接质量。
焊盘位置要精准定位 ：焊盘的位置要严格按照元件的封装尺寸和电气连接关系进行定位。在 PCBlayout 的绘制过程中，要确保焊盘的坐标与元件引脚的坐标相对应，这样在生产过程中才能准确地将元件焊接到正确的焊盘位置上，避免元件安装错误导致的电路故障。
在 PCB设计的 PCBlayout 阶段，合理的放置顺序和规范的焊盘放置是设计出高性能、高可靠性电路板的基础。设计人员要根据具体的电路功能和设计要求，综合考虑各种因素，精心规划和安排元件和焊盘的布局，以实现电路板的最佳性能。同时，要不断学习和掌握最新的 PCB 设计技术和规范，提高设计水平，为电子产品的创新和发展提供有力的支持。
