PCB单面线路板设计阻抗解决方案

time : 2022-04-12 10:11       作者:凡亿pcb

PCB单面线路板的设计需求接触许多专业性的数据和一些物理方面的知识,可以说是一门综合性的技能项目。想要制作出优质的线路板,不只需求扎实的基础功底,同时对阻抗性也要坚持敏感度,关于PCB板涉及的阻抗主要有以下几方面:

印刷PCB电路板直流电通过导线时,会遭到一个阻力,这个阻力称为电阻,符合为R,数值单位为“欧姆”(Ω)。

电阻与电流和电压的关系是:R=V/I

别的,电阻还与导体材料的电阻率(β),导线的长度 (L),导体的截面积(S)有关。R= β L/S

1、电阻

交流电流流过一个导体时,所遭到的阻力称为阻抗 (Impedance),符合为Z,单位仍是Ω。

此时的阻力同直流电流所遇到的阻力有不同,除了电阻的阻力以外,还有感抗(XL)和容抗(XC)的阻力问题。

为差异直流电的电阻,将交流电所遇到之阻力称为阻抗 (Z)。

Z=√ R2 +(XL -XC)2

2、阻抗(Z)

近年来,IC集成度的提高和应用,其信号传输频率和速 度越来越高,因而在印制板导线中,信号传输(发射)高到 某一定值后,便会遭到印制板导线本身的影响,从而导致传 输信号的严峻失真或完全损失。这表明,PCB导线所“流转”的“东西”并不是电流,而是 方波信号或脉冲在能量上的传输。

上述此种“信号”传输时所遭到的阻力,另称为“特性阻 抗”,代表符号为Z0。

所以,PCB设计导线上单解决“通”、“断”和“短路”的问题还 不够,还要操控导线的特性阻抗问题。就是说,高速传输、高频信号传输的传输线,在质量上要比传输导线严格得多。不再是“开路/短路”测试过关,或者缺口、毛刺未超越线宽的20%,就能接纳。必须要求测定特性阻抗值,这个阻抗也要操控在公役以内,否则,只有作废,不得返工。

多层板信号传输线的特性阻抗Z0 ,现在要求操控规模通 常是:50Ω±10%,75Ω ±10%,或28Ω±10% 。

操控住的改变规模,必须考虑四大因素:

(1)信号线宽W;

(2)信号线厚T;

(3)介质层厚度H;

(4)介电常数εr 。

影响最大的是介质厚度,其次是介电常数,导线宽度, 最小是导线厚度。在选定基材后,εr改变很小,H改变也小,T较易操控,而线宽W操控在±10%是困难的,且线宽问题又有导线上针孔、 缺口、凹陷等问题。从某种意义上说,操控Z0,最有效最重要的方法是操控调整线宽。

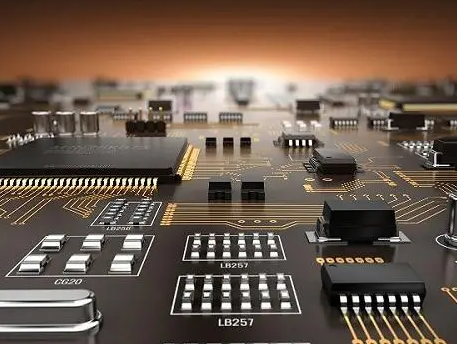

pcb板设计

把握这些物理性质的数据关于PCB设计会有很大的协助,有经验的技能人员会考虑周全各方面因素,避免最后出现质量问题,这并非仅仅依靠经验,更多是对物理性质的充沛理解。

以上便是PCB单面线路板设计阻抗有哪些?关于PCB板涉及的阻抗的介绍,希望可以帮助到大家
