PCB布局影响硬件电路设计合理性能

time : 2022-02-14 14:40       作者:凡亿pcb

作为硬件设计中的重要环节,PCB布局是影响硬件电路设计合理性能的绝对重要指标。许多PCB布局工程师都是按照硬件工程师或皮斯工程师的限制来完成布线布线,这些通常被称为“拉线工人”。他们重复并机械地完成了一块PCB布局,一段时间之后,其中一些可能已经有了一些经验:哪个做同等长度,哪个要厚,哪个要平行,以确保适当的行间距等等。然而,他们依赖于所谓的经验,其中许多人都知道他们不知道它是什么。我认为,如果我们想要取得突破,我们必须扩大我们的知识面。

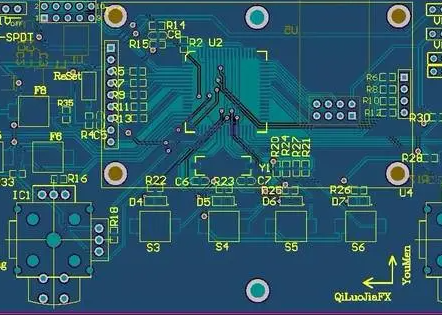

pcb布局

也就是说,PCB布局工程师不能让别人认为自己是“拉线工人”来看待。首先,你必须要有一定程度的电路理解(当然,如硬件工程师的设计能力是没有必要的,如果可以的话,那就是最好的);其次,有必要让SI / PI工程师进行pi / si分析(当然,如果可能的话,不需要进行RF模拟的能力,这是最好的)。
有了这些知识,您不仅可以设计出良好的PCB,还可以获得硬件和SI / PI工程师的资金,甚至可以从PCB设计中获得有关其电路设计的建议。
更不用说,一些PCB设计总结了一些原则:
一,关于布局1.布局,是电路元件的合理布局。
那种摆放是合理的,一个简单的原则是模块划分很明确,就是人们用一定的电路基础,得到你的PCB可以看出哪一块用来实现什么功能。
2.具体设计步骤:首先根据原理图,形成初始PCB文件,完成PCB的预布局,确定相对PCB布局面积,然后告诉结构,结构根据我们给出的面积,然后根据整体结构设计,给出具体约束。
3.根据结构的约束来完成板边,定位口和一些禁布区的绘图,然后完成连接器的放置。 4.元件放置原理:一般情况下,主控制MCU放置在电路板的中心,然后接口电路靠近接口放置(如网状,USB,VGA等),并且大部分接口都有ESD保护和过滤处理。
接下来的原则是首先保护后置滤波器。
5.然后是电源模块,一般主电源模块放置在电源入口(如系统5V),分立电源模块(如模块电路电源2.5V)可根据实际情况放置在同一电网中更密集的地方。 6.某些内部电路未引入连接器。
我们一般遵循这样一个基本原则:高速,低速划分,模拟,数字划分,干扰源,敏感受体子区域。
7.然后对于单个电路模块,在电流设计时遵循电路设计。据推测,整个电路布局可以加入并纠正伟大的上帝。
