西安PCB电路板打样完整流程

time : 2020-11-17 10:15       作者:凡亿pcb

西安PCB电路板打样完整流程是怎么样的呢,下面跟着凡亿电路西安办事处小编来一起看看。
1、打印PCB电路板。将绘制好的电路板用转印纸打印出来,注意滑的一面面向自己,一般打印两张电路板,即一张纸上打印两张电路板。在其中选择打印效果最好的制作线路板。
2、裁剪铝基覆铜板,用感光板制作电路板全程图解 。铝基覆铜板,也就是两面都覆有铜膜的线路板,将覆铜板裁成电路板的大小,不要过大,以节约材料。
3、预处理铝基覆铜板。用细砂纸把铝基覆铜板表面的氧化层打磨掉,以保证在转印电路板时,热转印纸上的碳粉能牢固的印在覆铜板上,打磨好的标准是板面光亮,没有明显污渍。
4、转印PCB电路板。将打印好的电路板裁剪成合适大小,把印有电路板的一面贴在覆铜板上,对齐好后把铝基覆铜板放入热转印机,放入时一定要保证转印纸没有错位。一般来说经过2-3次转印,电路板就能很牢固的转印在铝基覆铜板上。热转印机事先就已经预热,温度设定在160-200摄氏度,由于温度很高,操作时注意安全!

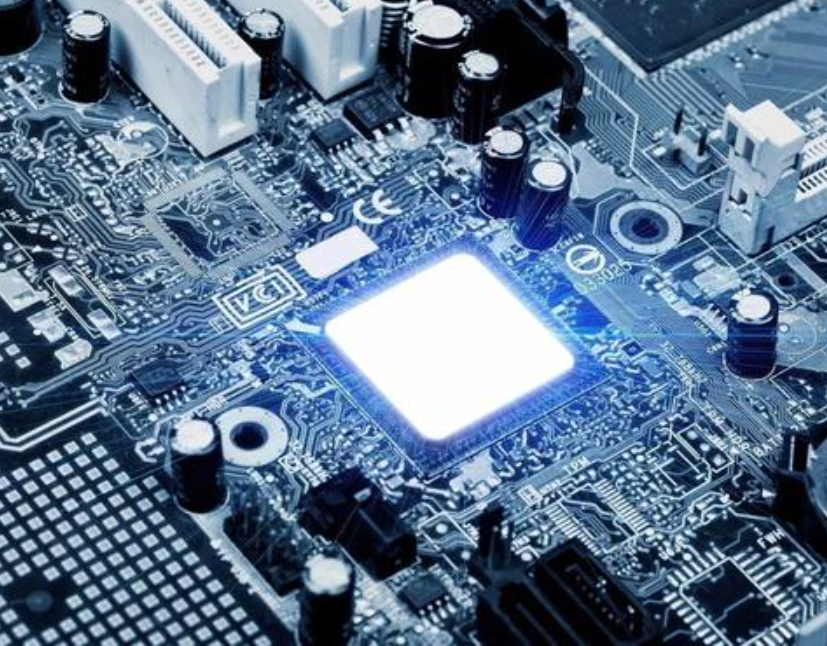

西安PCB电路板打样
5、腐蚀线路板,回流焊机。先检查一下电路板是否转印完整,若有少数没有转印好的地方可以用黑色油性笔修补。然后就可以腐蚀了,等线路板上暴露的铜膜完全被腐蚀掉时,将线路板从腐蚀液中取出清洗干净,这样一块线路板就腐蚀好了。腐蚀液的成分为浓盐酸、浓双氧水、水,比例为1:2:3,在配制腐蚀液时,先放水,再加浓盐酸、浓双氧水,若操作时浓盐酸、浓双氧水或腐蚀液不小心溅到皮肤或衣物上要及时用清水清洗,由于要使用强腐蚀性溶液,操作时一定
注意安全!
6、线路板钻孔。线路板上是要插入电子元件的,所以就要对线路板钻孔了。依据电子元件管脚的粗细选择不同的钻针,在使用钻机钻孔时,线路板一定要按稳,钻机速度不能开的过慢,请仔细看操作人员操作。
7、线路板预处理。钻孔完后,用细砂纸把覆在线路板上的墨粉打磨掉,用清水把线路板清洗干净。水干后,用松香水涂在有线路的一面,为加快松香凝固,我们用热风机加热线路板,只需2-3分钟松香就能凝固。
8、焊接电子元件。焊接完板上的电子元件,通电。
