海思3531处理器芯片参数

time : 2020-08-04 09:45       浣滆咃細鍑′嚎pcb

一、媒体处理平台(MPP)hi3531/3532编码
二、视频缓存池:向媒体业务提供大块内存管理功能。
三、视频编码模块VENC支持以下协议编码:(1)H.264(2)JPEG(3)MJPEG(4)MPEG-4
四、编码模块的输入源包括三类:
(1)用户态读取图像文件向编码模块发送数据
(2)视频输入(VIU)模块采集的图像经过视频处理子系统(VPSS)发送到编码模块
(3)视频输入(VIU)模块采集的图像直接发送到编码模块
五、视频前处理单元VPSS(VideoProcessSub-System)
(1)支持对一幅输入图像进行统一处理,然后进行缩放输出。
(2)一进五出(0~4)
(3)一幅图像最多输出4种不同分辨率的预处理后图像。
0:主码流1:辅码流2:JPEG3:预览

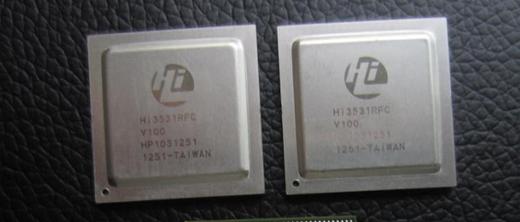

hi3531
六、典型的编码流程包括:
(1)输入图像的接收
(2)图像内容的遮挡和覆盖
(3)图像的编码
(4)码流的输入
七、编码通道:
完成图像转化为码流的功能,具体由码率控制器和编码器协同完成。
(1)码率控制器:提供了对编码参数的控制和调整,从而对输出码率进行控制。
(2)编码器:只完成编码功能。
八、编码通道组:
指芯片启动一次,能够同时处理的编码通道的集合。
Hi3531/Hi3532编码通道组支持启动一次,仅编码一路主码流通道。
九、系统绑定:
通过数据接收者绑定数据源来建立两者之间的关联关系。绑定后,数据源生成的数据将自动发给接收者。
十、一些名词简写:
VI:视频输入VO:视频输出
VPSS:视频处理VDA:视频侦测分析
VENC:视频编码AI:音频输入
VDEC:视频解码AO:音频输出
十一、Hi3531解码器提供两种码流发送方式:
(1)流式发送
(2)按帧发送
十二、Hi3531解码器图像传输方式:
(1)普通传输:完全按照H.264协议输出图像速度慢
(2)直接输出:收到下一帧码流,输出当前帧图像。次之
(3)按帧输出:收到当前帧码流,输出当前帧图像。速度快
十三、VI模块(视频输入)
(1)实现的功能:将芯片外的视频数据,通过接口接收,存入到指定的内存区域。实现一路原始视频图像输入,两路视频图像输出功能。
(2)Hi3531芯片有4个BT.1120接口,每个BT.1120接口依次对应两个VI设备。
(3)Hi3531芯片有8个(4*2)VI设备端口(Dev0~Dev7),32个VI物理通道,2个级联扩展通道。
(4)8个VI设备端口均支持2路D1复合模式,以及1路720Pinterleave模式。
十四、音频模块
Audio模块包括:
(1)音频输入
(2)音频输出
(3)音频编码
(4)音频解码
