凡亿电路板厂SMT贴片工作环境管理

time : 2019-09-18 13:49       作者:凡亿pcb

SMT贴片机工作环境管理生产上应该严格执行ISO9001-2008体系标准。引进国外先进的“5S”管理理念。凡亿PCB这里与大家简单分享一下对SMT贴片机工作环境管理规范。
一、SMT贴片物料管理
制定物料摆放标准,所有物料按要求定区、定架、定位放置并贴有相应的标识。物料的取用、回放都有相应操作规范作指导,并做相应的记录。
二、SMT贴片机生产车间的环境管理
SMT贴片机的生产车间应该制定生产管理制度,要求车间人员遵守工艺纪律、严格按操作规程操作;要求所有设备、物品、原料、工具无积尘;楼梯、地面光洁无垃圾;门窗清洁无尘;公共通道畅通无杂物;做到“一日一查”、“日查日清”,每天都有相应的检查、记录。
对SMT贴片机工作车间的清洁度、温度、湿度按工艺文件进行管控。车间空气清洁度为100000级(BGJ73-84);在空调环境下,要有一定的新风量,尽量将CO2含量控制在1000PPM以下,CO含量控制在10PPM以下,以保证人体健康。车间环境温度在23±3℃为最佳,极限温度15~35℃;相对湿度为45%~70%RH。对墙上窗户加上窗帘,避免日光直接照射到设备上。所有操作记录在册。在厂房内布置照明,照度为800~1200lx。至少不能低于300lx,低照度时,应设置局部照明。

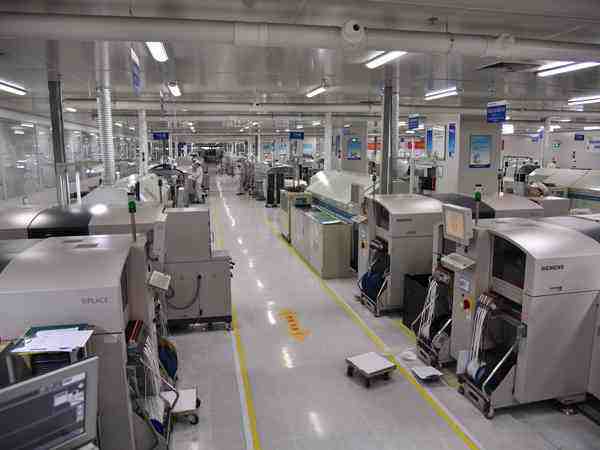

SMT贴片
三、对SMT贴片机配套设施的管控
1、SMT贴片机电源的管控
电源电压要稳定,一般单相AC 220V,三相AC 380V。帖装机的电源要求独立接地,一般采用三相五线制的接线方法,电源的工作零线与保护线严格分开接入。在设备的变压器前加装线路滤波器或交流稳压器。
2、SMT贴片机气源的管控
根据设备的要求配置气源的压力。一般要求压力大于7KG/cm2。压缩空气应用统一配备的气源网引入生产线相应设备,空气压缩机离SMT生产车间要有一定的距离;对压缩空气进行除油、除尘和除水处理。
3、对SMT贴片机生产线排风量的管控
再流焊和波峰焊设备都有排风要求,根据设备要求配置排风机。对于全热风炉排风管道的最低流量值一般控制在500立方英尺/分钟。
