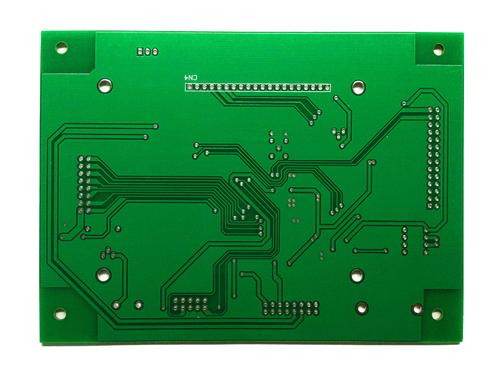

高精细TG线路板快速打样随着电子技术的进步, PCB(印制电路板)的复杂水平、适用范围有了飞速的开展。从事高频PCB设计者必需具有相应的根底理论学问,同时还应具有丰厚的高频PCB的制造经历。也就是说,无论是PCB原理图的绘制,还是PCB设计,都应当从其所在的高频工作环境去思索,才能设计出较为理想的PCB。本文主要从高频PCB的手动规划、布线两个方面,基于Protel 99 SE对在高频PCB设计中的一些问题停止研讨。
1 规划的设计
Protel 99 SE固然具有自动规划的功用,但并不能完整满足高频电路的工作需求,常常要凭仗PCB设计者的经历,依据详细状况,先采用手工规划的办法优化调整局部元器件的位置,再分离自动规划完成PCB的整体设计。规划的合理与否直接影响到产品的寿命、稳定性、EMC (电磁兼容)等,必需从电路板的整体规划、布线的可通性和PCB的可制造性、机械构造、散热、EMI(电磁干扰) 、牢靠性、信号的完好性等方面综合思索。
普通先放置与机械尺寸有关的固定位置的元器件,再放置特殊的和较大的元器件,最后放置小元器件。同时,要统筹布线方面的请求,高频元器件的放置要尽量紧凑,信号线的布线才干尽可能短,从而降低信号线的穿插干扰等。
高频电路常常集成度较高,布线密度大,采用多层板既是布线所必需的,也是降低干扰的有效手腕。Protel for Windows V1.5 能提供16 个铜线层和4 个电源层,合理选择层数能大幅度降低印板尺寸、能充沛应用中间层来设置屏蔽、能更好地完成就近接地、能有效地降低寄生电感、能有效缩短信号的传输长度、能大幅度地降低信号间的穿插干扰等等。一切这些都对高频电路的牢靠工作有利,有材料显现同种资料时,四层板要比双面板的噪声低20dB, 但是板层数越高,制造工艺越复杂,本钱越高。TG线路板快速打样
PCB设计
高速电路器件管脚间的引线弯折越少越好。高频电路布线的引线最好采用全直线,需求转机可用45 度折线或圆弧转机。这种请求在低频电路中仅仅用于进步钢箔的固着强度,而在高频电路中满足这一请求却能够减少高频信号对外的发射和互相间的耦合。用Protel 布线时可在以下两处预先设置:一是在Options 菜单的Track Mode 子菜单中预定以45 /90 Line 或90 ArcLine 方式布线;二是在Auto 菜单的Setup Autorouter 项所翻开的RoutingPasses 对话框当选定Add Arcs, 以便自动布线完毕时使转角圆弧化。
埋/盲孔多层板工艺流程与技术
普通采用次第层压办法。即:
开料---构成芯板(相当于常规的双面板或多层板)---层压---以下流程同常规多层板。
(注1):构成芯板是指按常规办法形成的双面板或多层板后,按构造请求组成埋/盲孔多层板。假如芯板的孔的厚径比大时,则应停止堵孔处置,才干保证其牢靠性。TG线路板快速打样
如今主板和显卡上都采用多层板,大大增加了能够布线的面积。多层板用上了更多单或双面的布线板,并在每层板间放进一层绝缘层后压合。PCB板的层数就代表了有几层独立的布线层,通常层数都是偶数,并且包含最外侧的两(电脑没声音)层,常见的PCB板普通是4~8层的构造。很多PCB板的层数能够经过观看PCB板的切面看出来。但实践上,没有人能有这么好的眼力。所以,下面再教大家一种办法。
多层板的电路衔接是经过埋孔和盲孔技术,主板和显现卡大多运用4层的PCB板,也有些是采用6、8层,以至10层的PCB板。要想看出是PCB有几层,经过察看导孔就能够辩识,由于在主板和显现卡上运用的4层板是第1、第4层走线,其他几层另有用处(地线和电源)。所以,同双层板一样,导孔会打穿PCB板。假如有的导孔在PCB板正面呈现,却在背面找不到,那么就一定是6/8层板了。假如PCB板的正背面都能找到相同的导孔,自然就是4层板了。高精细TG线路板
