pcb打样厂家:罗杰斯局部混压板结构

time : 2019-06-18 10:58       浣滆咃細鍑′嚎pcb

本实用新型专利技术公开了一种罗杰斯局部混压高频线路板结构,包括罗杰斯局部混压固定板,罗杰斯局部混压固定板的底部与安装板的顶部接触,罗杰斯局部混压固定板的顶部固定连接有高频线路板,安装板顶部的两侧固定连接有固定杆,罗杰斯局部混压固定板顶部的两侧固定连接有竖杆,竖杆中部的表面固定套接有加压套筒,加压套筒的右侧与高频线路板的侧面固定连接。该罗杰斯局部混压高频线路板结构,通过转动伸缩杆的同时,向外侧拉动限位套筒,使其限位套筒顺利套接在固定杆的表面,以及通过压缩弹簧带动U形卡件与卡位凸块的卡接的同时,转动螺纹杆,利用螺纹推进原理,带动抵压板对其罗杰斯局部混压固定板约束的效果,从而达到了可以随时拆卸高频线路板的效果,有效的提高了高频线路板的使用寿命。

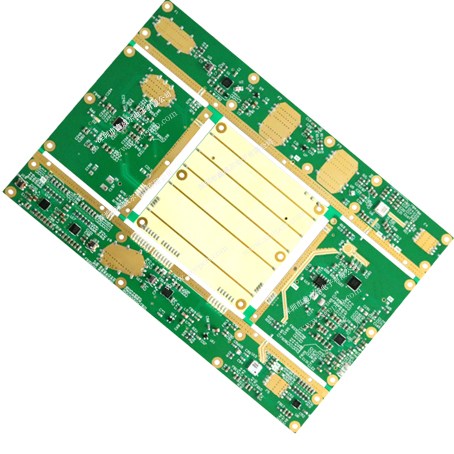

罗杰斯局部混压板
罗杰斯局部混压高频电路板是电磁频率较高的耐高强度稳定电路板,一般来说,高频可定义为频率在1GHz以上在电子产品,趋于多功能复杂化的前题下,电路元件的接点距离随之缩小,信号传送的速度则相对提高,随之而来的是接线数量的提高、点间配线的长度局部性缩短,这些就需要应用高密度线路配置及微孔技术来达成高频的目标。目前,现有的罗杰斯局部混压高频电路板在安装的过程中,一般都是通过焊接,将罗杰斯局部混压高频电路板直接焊接在安装电路板上,这样不便于罗杰斯局部混压高频电路板清灰和后期安装维修,从而降低了罗杰斯局部混压高频电路板的使用寿命。
