PCB打样:FR4板的加工流程

time : 2019-06-17 11:41       浣滆咃細鍑′嚎pcb

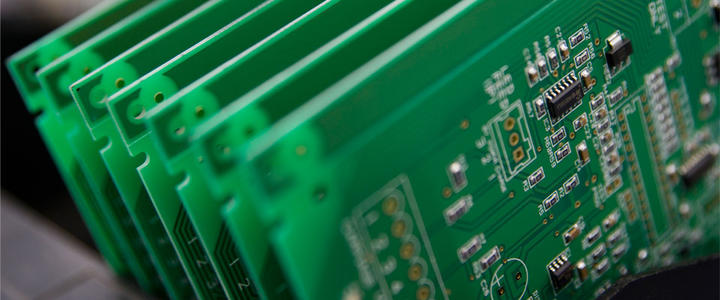

FR4板
一、FR4板加工产品介绍
fr4绝缘板加工件依据运用的用处不同,行业普通称为:fr4 Epoxy Glass Cloth,绝缘板,环氧板,环氧树脂板,溴化环氧树脂板,fr4,玻璃纤维板,玻纤板,fr4补强板,FPC补强板,柔性线路板补强板,fr4环氧树脂板,阻燃绝缘板,fr4积层板,环氧板,fr4光板,fr4玻纤板,环氧玻璃布板,环氧玻璃布层压板,线路板钻孔垫板。主要技术特性及应用:电绝缘性能稳定,平整度好,外表润滑,无凹坑,厚度公差规范,合适应用于高性能电子绝缘请求的产品,如FPC补强板,PCB钻孔垫板,玻纤介子,电位器碳膜印刷玻璃纤维板,精细游星齿轮(晶片研磨),精细测试板材,电气(电器)设备绝缘撑条隔板,绝缘垫板,变压器绝缘板,电机绝缘件,研磨齿轮,电子开关绝缘板等。
NEMA 美国电气制造商协会规则的一种资料规范,与之相对应的IEC国际电工委的规范为EPGC202,国内无与之完整对应的规范。很接近的国内规范为3240环氧层压玻璃布板,3240对应的IEC国际电工委的规范为EPGC201,而EPGC201和EPGC202之间只要阻燃性能的差异。所以能够简单的以为fr4是3240的加强阻燃性能的改良型产品。
fr4绝缘板外表颜色有:
黄色fr4板、白色fr4板、黑色fr4板、篮色fr4板等。
fr4板是PCB运用的基板,是板料的一品种别。板料按加强资料不同,主要分类为以下四种:fr4:玻璃布基板、fr1、fr2等:纸基板、CEM系列:复合基板、特殊资料基板(陶瓷、金属基等)fr4由专用电子布浸以环氧酚醛树脂等资料经高温高压热压而成的板状层压制品。
fr4板绝缘板特性:具有较高的机 械性能和介电性能,较好的耐热性和耐潮性 并有良好的机械加工性。
fr4板绝缘板加工件用处: 电机、电器设备中作绝缘构造零部件,包括各式样之开关FPC补强 电器绝缘`碳膜印刷电路板`电脑钻孔用垫`模具治具等(PCB测试架) 并可在湿润环境条件和变压器油中运用。

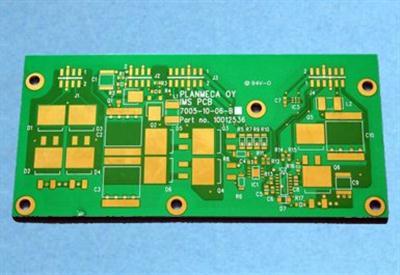

FPC
二、FR4板加工加工件加工方式
1、FR4钻孔
这是PCB线路板厂常见的加工方式,无论是PCB的测试治具,抑或PCB的后期处置都会历经“钻孔”,大点的PCB厂通常都自设钻房,钻房通常跟治具比拟亲密,而钻房的工作也不是轻松的活儿,不过相比照较自在,通常钻房用到的耗材和设备是专用钻机,钻嘴,胶粒,木垫板,铝垫板等,钻嘴损耗和垫板的损耗宏大,很多小公司通常供给一家厂得钻嘴和铣刀就发大财了;
另外钻孔的方式常见的还有新起来的LED灯罩固位绝缘件,LED作为节能产业近年来收到热捧,而LED由众多的小灯组成,这种特征使得绝缘板的应用范畴再次拓宽,通常LED固位绝缘件的加工方式都是钻孔然后锣一个圆圈即可,FR4加工方式比拟简单,市场宏大,但是特征是层次不高,且利润低;
2、FR4电脑锣
电脑锣是广东和香港的叫法,浅显点说是CNC或数控,也有称之为加工中心的,其实都是一个意义,电脑锣的功用就十分强大了,这里面又分为平面和斜面(或称之为曲面),斜面范畴相对小很多,而平面的电脑锣就十分普遍了,诸如绝缘垫片,绝缘杆,游星轮等小加工件均运用电脑锣的方式加工环氧板,电脑锣zui大的特性就是灵敏,快速,功用强大,是目前zui好也zui常用的加工方式;
3、FR4分切
这个是市场上zui常见也是zui普通的加工方式,普通的门店都有个切板机分切板材之用,而这种通常都比拟粗糙,公差之大可控制在5mm以内,说起来吓人,我见过很多东莞做环氧板的门店或公司,做了大约有5年以上的公司竟然还在用角铁焊制的切板机分切,东莞号称是制造之都,看来确实是雕虫小技,这种方式没有什么技术含量,不过有时分挺赚钱的,比方有时分正常计算的话一张半是分切为8小张,有小小糜费,但是那些卖板的门店有方法一张板分切为10小张,假如量大的话,利润就十分可观了;
4、FR4铣床/车床
这种加工方式加工出来的产品, 通常都是零部件之类的产品,由于铣床和车床原本大多就是用于五金零件加工用的,不过普通的铣床和车床加工速度慢是一大特性,所以假如专靠这种环氧板加工方式的话,公司的寿命就会大打折扣,不过做治具的话,这两种设备是必备的,也就是说假如加工厚度较厚的环氧板的话,铣床和车床是不二选择;
5、FR4雕琢机
电脑雕琢机由计算机,雕琢机控制器和雕琢机主机三局部组成。其工作原理是:经过计算机内配置的专用雕琢软件停止设计和排版,并由计算机把设计与排版的信息自动传送至雕琢机控制器中,再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串),控制雕琢机主机生成X,Y,Z三轴的雕琢走刀路基径。同时,雕琢机上的高速旋转雕琢头,经过按FR4加工材质配置的刀具,对固定于主机工作台上的加工资料停止切削,即可雕琢出在计算机中设计的各种平面或平面的浮雕图形及文字,完成雕琢自动化作业。
