电路板金手指核心板的分类与特点

time : 2019-06-14 13:53       浣滆咃細鍑′嚎pcb

 所谓的电路板金手指,指的是一排等距排列的方焊盘,露铜镀金。多用于板卡、LCD连接、主板、机箱等相连接的电连接插脚,因在其铜箔镀镍层上再镀上了薄薄的一层金。

  一、PCB线路板金手指核心板定义及作用:

  金手指:(GoldFinger或称EdgeConnector)将PCB线路板一端插入连接器卡槽,用连接器的插接脚作为电路板对外连接的出口,使焊盘或者铜皮与对应位置的插接脚接触来达到导通的目的,并在PCB板此焊盘或者铜皮上镀上镍金,因为成手指形状所以称为金手指.之所以选择金是因为它优越的导电及抗氧化性.耐磨性.但因为金的成本极高所以只应用于金手指等局部镀金。

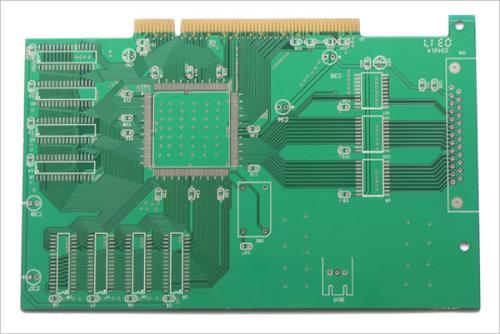

金手指核心板

PCB线路板金手指识别方法

  二、电路板金手指核心板分类及识别特点

  电路板的金手指分类:

  1.常规金手指(齐平手指);

  2.分段金手指(间断金手指);

  3.长短金手指(即不平整金手指)。

  长短不一金手指电路板

  1.常规金手指(齐平手指):位于板边位置整齐排列相同长度,宽度的长方形焊盘.下图为:网卡、显卡等类型的实物,金手指较多.部分小板金手指较少;

  2.分段金手指(间断金手指):位于板边位置长度不一的长方形焊盘,并前段断开;

  3.长短金手指(即不平整金手指):位于板边位置长度不一的长方形焊盘。


PCB线路板金手指识别方法
  特点:无字符框及标示,常规为阻焊层开通窗.多数外形有凹槽.金手指部分凸出板边,或者靠近板边.有的板两端均有金手指.正常金手指两面均有,部分PCB线路板只有单面金手指.有的电路板金手指单根较宽等特点.
