AD19在生成PCB时，怎样取消掉room空间？-凡亿PCB

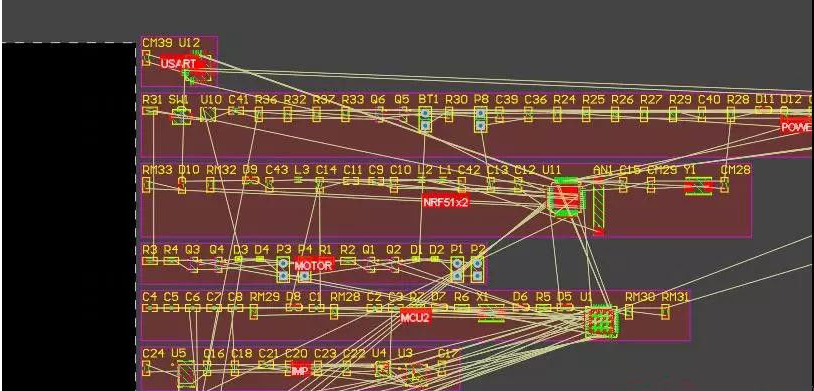

从原理图生成PCB时，总会生成一个或多个网络区域。这个区域ROOM在一般的情况下没有什么作用，反而会对我们

的设计会带来一些不便。

那怎么样才能取消此区域（room空间）呢！抱着这个难题，为您分享取消此区域（room空间）的2种方法，我们一

起来学习一下吧。

方法一

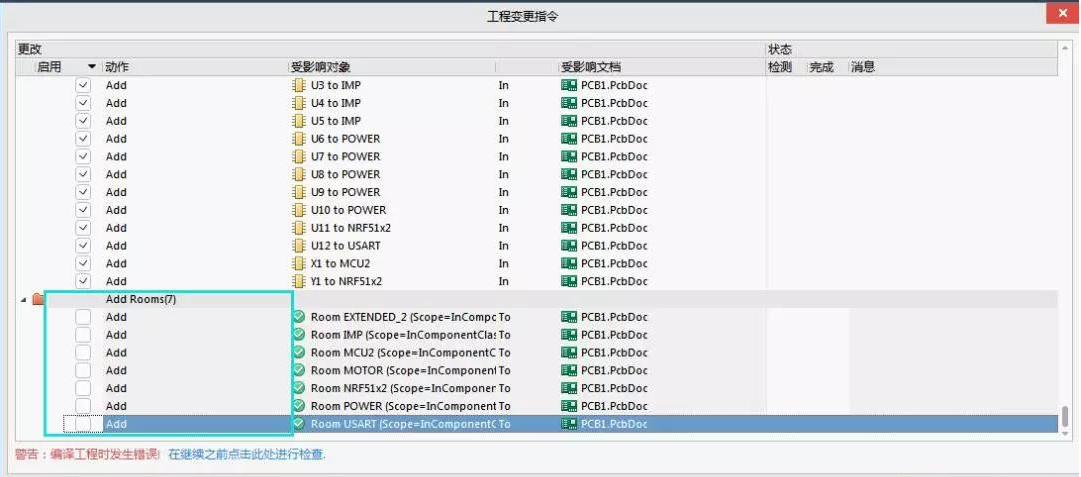

在导入到pcb中时，我们执行变更的选项栏中将room的选项的勾去掉，这样导入pcb时就不会把room导入了。

方法二

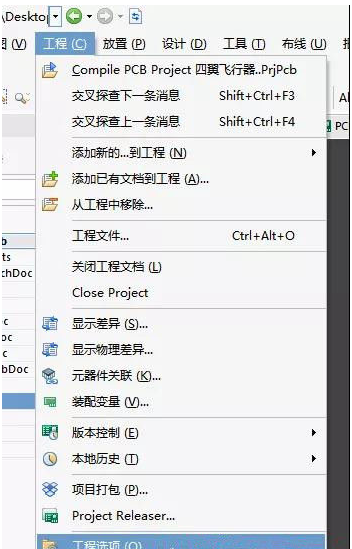

1、在“工程”菜单栏下，点击“工程选项” 弹出如下对话框后选择对话框中的Class Generation

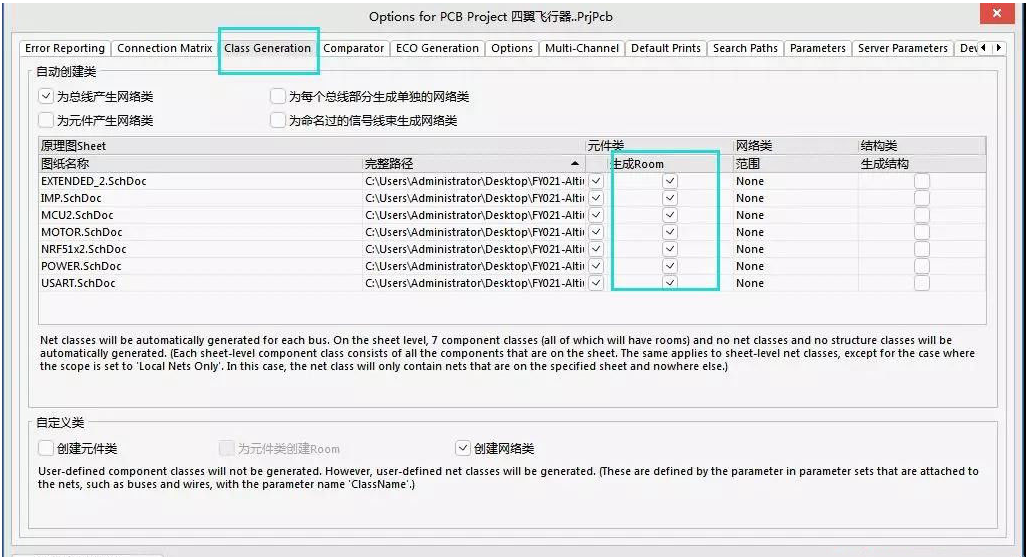

2、将上图中的蓝色方框里面的“生成Rooms”选项进行勾选取消即可。

3、重新将原理图更新到PCB中，room就会消失了。
通过学习上述二种方法，以后遇到AD19在生成PCB时，无需再烦恼如何取消room空间了。那么您学会了吗？
