一款即使光照消失,KA 仍保持吸合状态的不需要调试就可正常工作光电控制电路图

time : 2019-11-11 09:15       作者:凡亿pcb

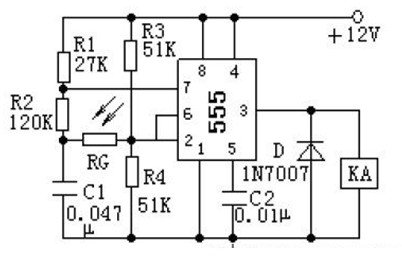

电路原理如图18 所示。无光照射时,光敏电阻RG 的阻值很大(1MΩ以上),555 时基集成电路的2 脚、6 脚电压约为电源电压的1/2(6V),继电器吸合,即使光照消失,KA 仍保持吸合状态。

其后,如再有光线照射到光敏电阻RG 上,则电容C1 储存的电压通过RG 加到555 的6 脚,使6 脚的电压大于电源电压的2/3(8V), 3 脚输出低电平,KA 线圈失电,继电器释放,电路恢复到原始状态。光敏电阻RG 每受光照射一次,电路的开关状态就转换一次。

IC 用NE555 集成电路, RG 应选用亮电阻值≤10KΩ;暗电阻值≥1MΩ的光敏电阻,其他元件无特殊要求,各元件参数见电路图。该电路安装完后装入一小塑料盒内,将光敏电阻RG 外露,不需要调试就可正常工作。
