一款两个内部高性能同步降压稳压器可产生 1.2V 和 1.5V 电压轨的LTM4620双通道13A稳压器电路图

time : 2019-11-08 09:31       作者:凡亿pcb

稳压器是一种能自动调整输出电压的供电电路或供电设备,其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内,使各种电路或电器设备能在额定工作电压下正常工作。



最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时,电力稳压器的自动纠正电路启动,使内部继电器动作。迫使输出电压保持在设定值附近,这种电路优点是电路简单,缺点是稳压精度不高并且每一次继电器跳动换挡,都会使供电电源发生一次瞬时的中断并产生火花干扰。



稳压器是使输出电压稳定的设备。稳压器调压电路、控制电路、及伺服电机等组成。当输入电压或负载变化时,控制电路进行取样、比较、放大,然后驱动伺服电机转动,使调压器碳刷的位置改变,通过自动调整线圈匝数比,从而保持输出电压的稳定。

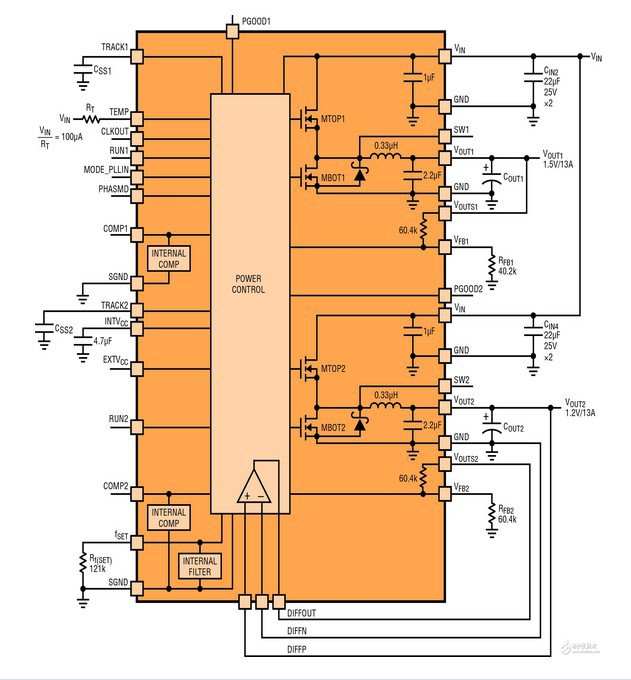

以下为一款LTM4620双通道13A稳压器电路图。该电路示出了 LTM4620 μModule 稳压器在双输出设计中的简化方框图。该器件的两个内部高性能同步降压稳压器可产生1.2V 和 1.5V 电压轨,它们各具 13A 的负载电流能力。输入电压范围为 4.5V 至 16V。



LTM4620双通道13A稳压器电路图

LTM4620双通道13A稳压器电路图
