一款由单片机、键盘、显示、监控电路等部分组成的IC卡读写器原理电路图

time : 2019-10-28 09:10       作者:凡亿pcb



ic卡读写器有人也称读卡器。提起读卡器,很多人都立即会想到这种产品是配合数码相机而产生的,不过目前已经不再局限于数码相机使用了,而是扩展到了更多的领域。“读卡器”顾名思义这是一种读取数据的设备,但其不单单可以支持数据的读取同样支持数据的写入这里为大家介绍一下IC卡读写器原理电路图。

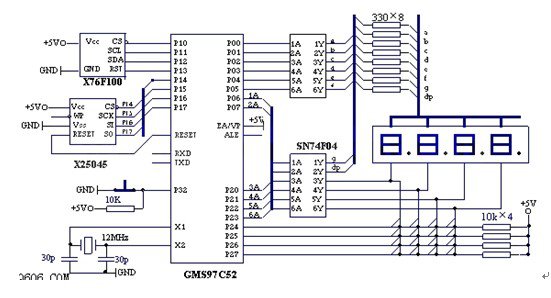

以下一款为IC卡及其读写器硬件电路图。其中读写器由单片机、键盘、显示、监控电路等部分组成。IC卡采用XICOR公司的X76F100Y。

X76F100为128×8位的保密串行FLASH E2PROM,其中读密码和写密码分别为64位。图2为其智能卡Smart Card封装的引脚图。把芯片封装在一个卡片上,将卡片插入IC卡读写器的卡座中,读写器就可以对它进行读写,实现加密、查询、存款、取款等功能。

显示部份采用LED显示器,也用I/O口实现。用于显示系统状态、输入的密码或所要存取的款额以及出错信息等。 由于GMS97C52的驱动电流有限,在P0、P2口加反向器SN74F04,增加驱动能力。它的吸入电流为64mA,输出电流为15mA,可以保证位选所需的吸入电流。



IC卡读写器原理电路图

IC卡读写器原理电路图
