一款每个单稳态电路作为一个定时控制单元的多级循环定时控制器电路图

time : 2019-10-25 09:22       作者:凡亿pcb



定时控制器是一种能够根据设定的时间来控制电路的接通或者断开,也就是控制电器的开关装置。不少时间控制器还具有可编程和循环功能,常用来控制路灯,广告牌等外设电器或家用电器。



电路中,由三个时基集成电路LM555 组成三个单稳态电路,每个单稳态电路作为一个定时控制单元。三个单元共同完成三级循环定时控制功能。



在接通电源的瞬间,由于555 集成电路IC3 IC4 的复位端4 脚都接有时间常数较大的自动复位电路(分别由R4C7 R7C11 组成),使IC3 IC4 复位,它们的输出端3 脚就输出低电平,使三极管T2T3 分别截止,继电器J2J3 释放。



调节电位器VR1 和电容C5 的参数就可改变继电器J1 的吸合时间。在IC2 输出低电位的瞬间,由电容C6 和电阻R3 组成的微分电路,将在IC3 的触发端2 脚产生负尖脉冲,触发IC3 进入暂稳态,其输出端3 脚输出高电位,使三极管T2 导通,继电器J2 吸合,其触头控制的电器通电工作。调节电位器VR2和电容C9 的参数就可改暂稳态时间。

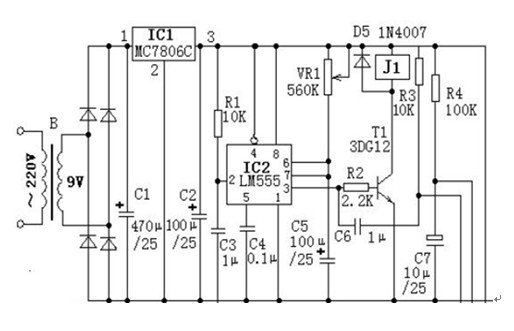

多级循环定时控制器电路图

多级循环定时控制器电路图
