一款特别适用于户外路灯及广告灯箱供电控制的墨西哥光控定时开关电路图-凡亿PCB

定时开关从功能上分为机械式定时开关和电子式定时开关，机械式定时开关一般是由旋钮、接触簧片、弹簧、接触轮、转轴、油盒、阻力板组成，采用钟表原理进行定时通断。

电子式定时开关是一个以单片微处理器为核心配合电子电路等组成一个电源开关控制装置，能以天或星期循环且多时段的控制家电的开闭。

墨西哥光控定时开关电路，特别适用于户外路灯及广告灯箱供电控制，它是一款将光控功能和调挡定时合二为一的产品，该装置电路简单，容易制作。

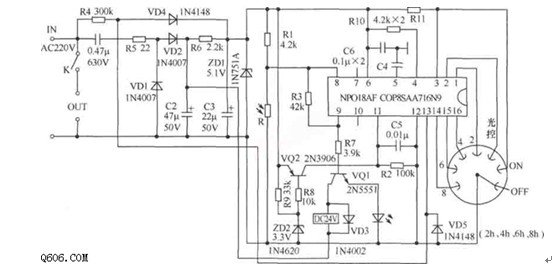

墨西哥光控定时开关电路图如下图所示。

将旋转开关掷于2h、4h、6h或8h的定时挡位，无光照时本电路将自动控制给出的对应时间，可达到节电及减少无效耗能的目的。

光控定时开关电路图
