一款采用半导体器件传感器的恒定电流驱动的电桥式传感器驱动放大电路图

time : 2019-10-24 09:37       作者:凡亿pcb



应变仪、磁性电阻元件、半导体压力传感器等以电桥方式工作是很常见的。置方式有平衡驱动和方法又抱括恒压驱动和恒流驱动。本电路用数MA的恒定电流使传感器不平衡置偏,由仪表放大器接收。传感器采用扩散式压力传感器P-3000S-102G,压力范围为0~1KG/CM2

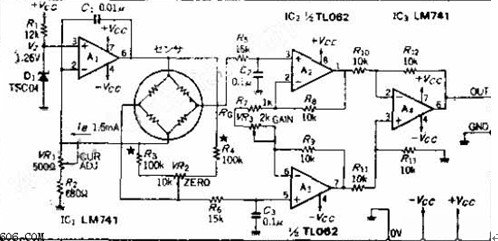

以下为一款恒定电流驱动的电桥式传感器驱动放大电路。



仪表放大器为标准构成方式,该电路的增益AVAV=1+2R3/RG)决定,传感器输出灵敏度为100±30MV/FS,要使输出端获得0~+1V的电压,AV应等于7.7~14.3倍。RO的计算方法根据上面的公式为RO=2RS/AV-1),所以RO=1.5~3K,考虑少许余量,在1K上串联一个2K的可变电阻。



该电路采用半导体器件的传感器必定有温度系数,如果是P-3000S,用激光来微调厚膜电阻使具有较小的温度系数。但进行高精度测量时,必须考虑采用温度补偿电路问题,采取简单方法可用热敏电阻与RO串联,连升降环境温度,边进行调整。
