一款具有一定的输出功率可直接驱动继电器555时基电路图

time : 2019-10-23 09:25       作者:凡亿pcb



555时基电路是一种将数宇电路和模拟电路巧妙地结合在一起的集成电路。若在同一硅片上集成两个555时基电路,则称为556双时基电路。时基集成电路555并不是一种通用型的集成电路,但它却可以组成上百种实用的电路,可谓变化无穷,故深受人们的欢迎。



555时基电路,是一种将模拟电路和数字电路巧妙结合在一起的电路;555时基电路可以采用4515V的单独电源,也可以和其它的运算放大器和TTL电路共用电源;一个单独的555时基电路,可以提供近15分钟的较准确的定时时间;555时基电路具有一定的输出功率,最大输出电流达200mA,可直接驱动继电器、小电动机、指示灯及喇叭等负载。

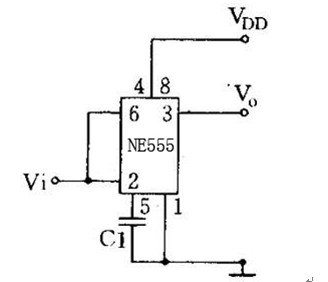

555时基电路图

555时基电路图
